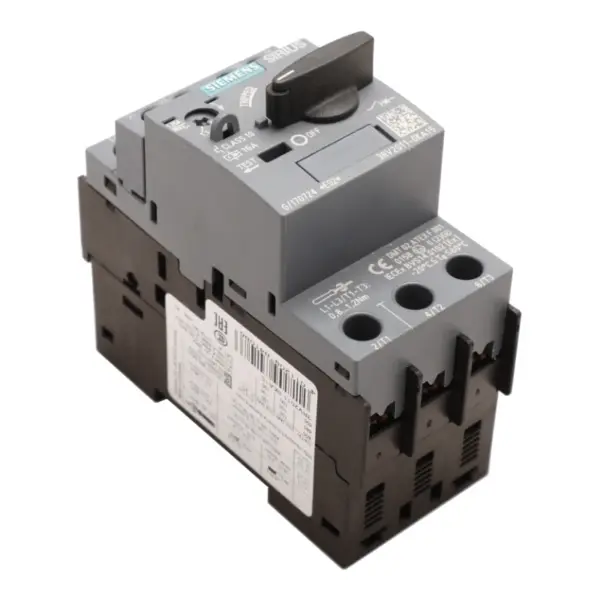

Siemens 3RV2011-0KA15 Motorschutzschalter, 0,9–1,25 A, 1S+1Ö
Siemens

Siemens 3RV2011-0KA15 Motorschutzschalter, 0,9–1,25 A, 1S+1Ö

50,00 € zzgl. USt. und Versandkosten

Hersteller-Nr.
3RV2011-0KA15
GTIN
4011209841086

Sofort lieferbar1 Stück auf Lager

2–4 Werktage (DE)
Technische
Fachberatung
Originalteile
führender Hersteller

Produktbeschreibung

Wofür wird der Siemens 3RV2011-0KA15 verwendet?

Der 3RV2011-0KA15 ist ein Leistungsschalter für Motorschutz mit thermischem Überlastauslöser, Kurzschlussauslöser und Phasenausfallerkennung, ausgelegt für Drehstrommotoren bis 0,37 kW bei 400 V.

Welcher Einstellbereich und welche Auslösewerte gelten?

  • Einstellbereich Überlastauslöser: 0,9 … 1,25 A
  • Auslöseklasse: CLASS 10
  • Kurzschlussauslöser (N-Auslöser): 16 A
  • Icu bei AC 400 V: 100 kA

Welche Hilfskontakte sind integriert?

Ein querliegender Hilfsschalter mit 1 Schließer und 1 Öffner ist eingebaut.

Montage und Einsatzbedingungen

Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715, Schraubanschluss, Baugröße S00, Abmessungen 45 x 97 x 97 mm. Betriebsspannung 20 … 690 V bei 50 … 60 Hz, Umgebungstemperatur -20 … +60 °C, Schutzart frontseitig IP20.

Technische Daten

Hersteller Siemens Aktiengesellschaft, Werner-von-Siemens-Straße 1, 80333 München, Deutschland
Produktart Leistungsschalter für Motorschutz
Baugröße S00
Einstellbereich Überlastauslöser (A-Auslöser) 0,9 ... 1,25 A
Ausführung Überlastauslöser thermisch
Ansprechwert Kurzschlussauslöser (N-Auslöser) 16 A
Auslöseklasse CLASS 10
Hilfskontakte 1S + 1Ö (querliegender Hilfsschalter)
Polzahl Hauptstromkreis 3
Anschlussart Schraubanschluss
Betriebsspannung Bemessungswert 20 ... 690 V
Betriebsfrequenz 50 ... 60 Hz
Betriebsstrom Bemessungswert 1,25 A
Betriebsleistung Drehstrommotor bei 400 V 0,37 kW
Grenzkurzschlussausschaltvermögen Icu bei AC 400 V 100 kA
Phasenausfallerkennung ja
Isolationsspannung 690 V
Stoßspannungsfestigkeit 6 kV
Verlustleistung gesamt typisch 7,25 W
Schutzart frontseitig IP20
Umgebungstemperatur Betrieb -20 ... +60 °C
Abmessungen (B x H x T) 45 x 97 x 97 mm
Befestigungsart Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
Nettogewicht 0,333 kg

Technische Angaben gemäß Produktseite und Datenblatt von Siemens, zuletzt geprüft am 28.09.2026.
