Produktbeschreibung

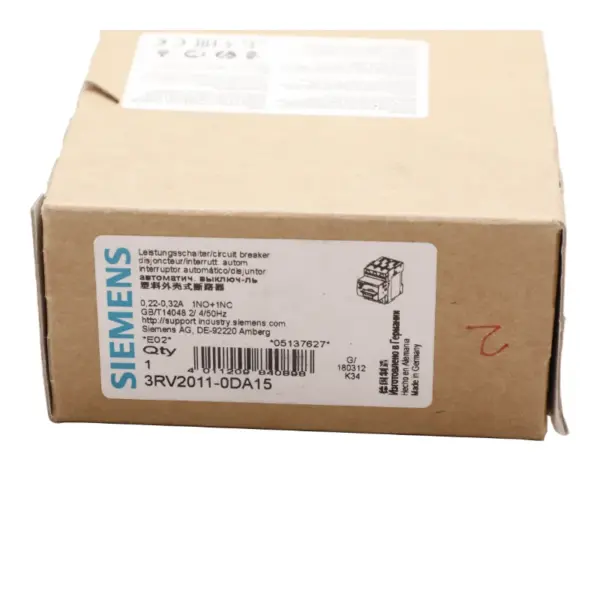

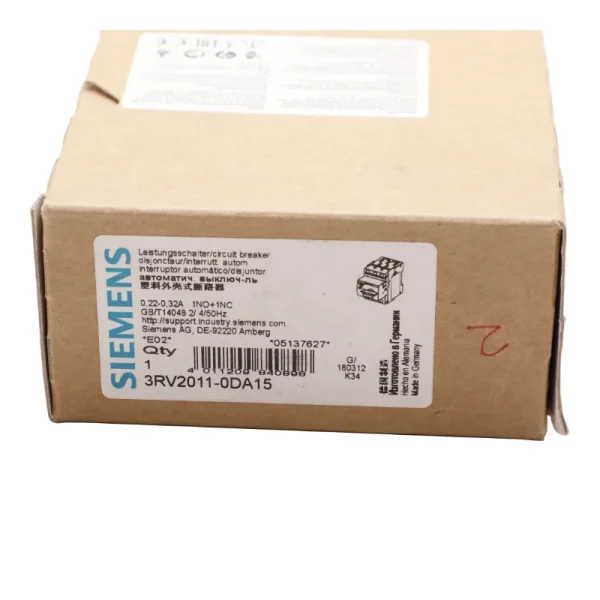

Wofür wird der Siemens 3RV2011-0DA15 verwendet?
Der 3RV2011-0DA15 ist ein Leistungsschalter für Motorschutz aus der Produktfamilie SIRIUS 3RV2 mit thermischem Überlastauslöser, Kurzschlussauslöser und Phasenausfallerkennung.
Welcher Einstellbereich und welche Auslösewerte gelten?
- Einstellbereich Überlastauslöser (A-Auslöser): 0,22 … 0,32 A
- Auslöseklasse: CLASS 10
- Ansprechwert Kurzschlussauslöser (N-Auslöser): 4,2 A
- Icu bei AC 400 V: 100 kA
Welche Hilfskontakte sind integriert?
Ein querliegender Hilfsschalter mit 1 Schließer und 1 Öffner ist eingebaut, sodass sowohl der Ein- als auch der Aus-Zustand gemeldet werden kann.
Wie wird der Leistungsschalter montiert?
Durch Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715; angeschlossen wird per Schraubanschluss. Baugröße S00, Abmessungen (B x H x T) 45 x 97 x 97 mm.
Einsatzbedingungen
Betriebsspannung 20 … 690 V bei 50 … 60 Hz, Umgebungstemperatur -20 … +60 °C, Schutzart frontseitig IP20. Die ATEX-Zündschutzart ist mit Ex II (2) GD angegeben.
