Produktbeschreibung

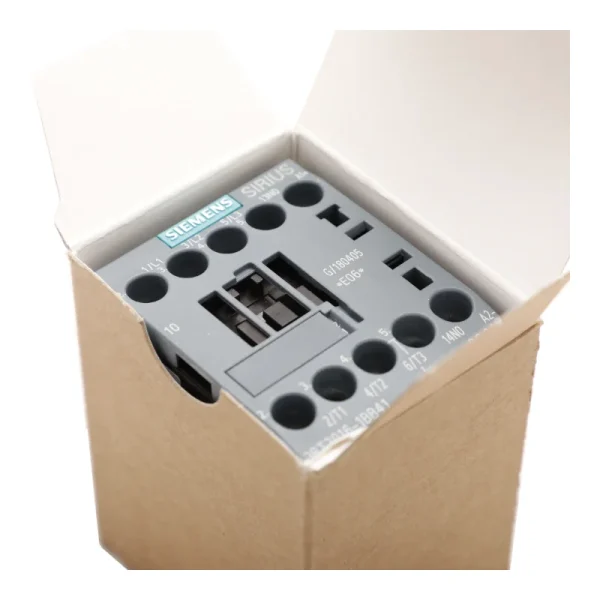

Wofür wird das Siemens 3RT2016-1BB41 verwendet?
Das 3RT2016-1BB41 ist ein Leistungsschütz der Produktfamilie SIRIUS 3RT2: Es schaltet einen dreipoligen Hauptstromkreis über eine mit DC 24 V angesteuerte Magnetspule.
Welche Schaltleistung hat das Schütz?
- AC-3 bei 400 V: 9 A bzw. 4 kW
- AC-1 bei 400 V (40 °C): 22 A
- Betriebsspannung AC-3 maximal: 690 V
AC-3 ist die Gebrauchskategorie für das Schalten von Käfigläufermotoren, AC-1 für nicht- oder schwach induktive Lasten.
Kontaktbestückung: 3 Schließer + 1S
Der Hauptstromkreis hat drei Schließer; zusätzlich ist ein Hilfskontakt als Schließer (1S) integriert.
Ansteuerung
Die Steuerspeisespannung beträgt DC 24 V, die Anzugs- und Halteleistung der Spule 4 W.
Montage und Einsatzbedingungen
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715, Schraubanschluss, Abmessungen 45 x 58 x 73 mm (B x H x T). Schutzart frontseitig IP20, Umgebungstemperatur -25 … +60 °C, mechanische Lebensdauer 30 000 000 Schaltspiele.
