Produktbeschreibung
Zu welcher Kabelfamilie gehört dieser Basisartikel?
Der Basisartikel SAC-4P-M12MS-M 8FS/…/… ist ein Sensor-/Aktor-Kabel von Phoenix Contact mit der Hersteller-Nr. 1697072. Die Verbindung ist ungeschirmt und besitzt 4 Kontakte je Steckverbinder. Kabeltyp und Leitungslänge sind innerhalb der Familie konfigurierbar.
Welche Anschlüsse besitzt die Kabelfamilie?

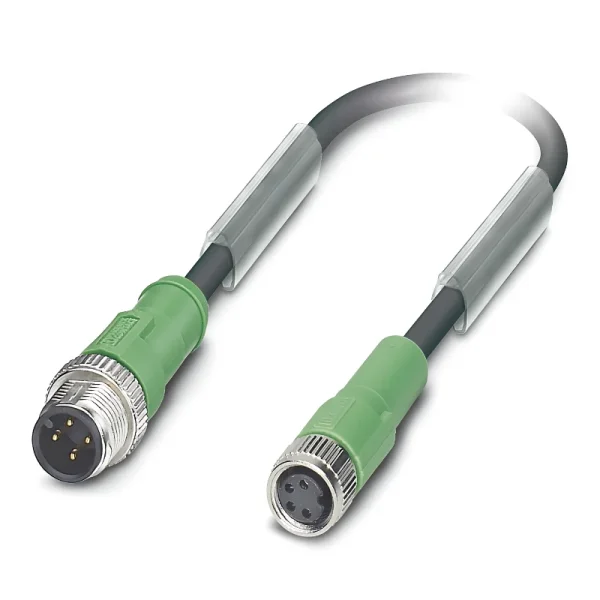

Die Verbindung kombiniert einen geraden M12-Stecker mit einer geraden M8-Buchse. Beide Anschlüsse sind A-kodiert und jeweils 4-polig. Für die Steckverbinder sind ≥ 100 Steckzyklen angegeben.
Welche elektrischen Nennwerte sind angegeben?
Der Nennstrom der Verbindung beträgt 4 A; die Nennspannung beträgt 48 V AC und 60 V DC. Der Isolationswiderstand der Steckverbindung beträgt ≥ 100 MΩ. Die Nennwerte beziehen sich auf die Verbindung mit ihren Steckverbindern.
Welche Kontakt- und Dichtungsmaterialien werden verwendet?
Die Kontakte bestehen aus CuSn und besitzen eine Ni/Au-Oberfläche. Als Kontaktträger dient TPU GF, als Dichtungsmaterial NBR. Die Verschraubung besteht aus Zinkdruckguss, vernickelt.
Welche Grenzen gelten für die Steckverbinder?
Für Stecker und Buchse gelten die Schutzarten IP65 / IP67 / IP68 und ein Betriebstemperaturbereich von -25 bis +90 °C. Das Anzugsdrehmoment beträgt 0,4 Nm (M12); 0,2 Nm (M8). Die angegebene Temperatur gilt für die Steckverbinder; der Basisartikel erlaubt unterschiedliche Kabeltypen.
