Produktbeschreibung
Was ist das SAC-3P-M12MS/0,3-PUR/M 8FR-2L?

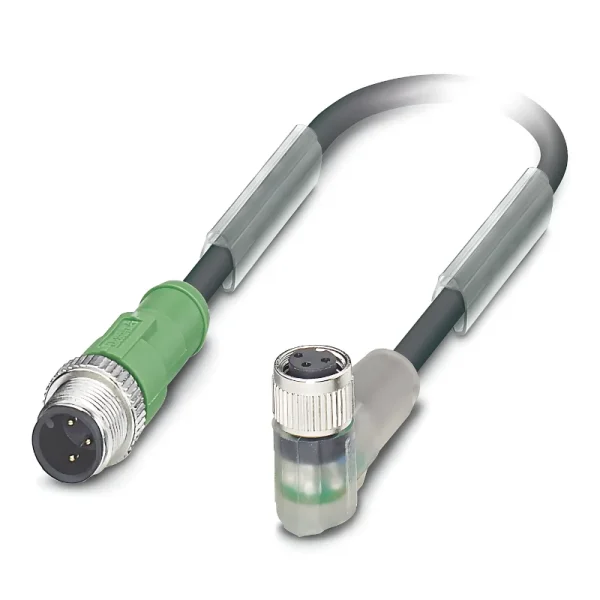

Das SAC-3P-M12MS/0,3-PUR/M 8FR-2L ist ein konfektioniertes Sensor-/Aktor-Kabel von Phoenix Contact mit der Hersteller-Nr. 1694884. Die Leitung ist 0,3 m lang, 3-polig und ungeschirmt. Sie besitzt einen halogenfreien PUR-Außenmantel.
Welche Anschlussdaten sind angegeben?
Das Kabel verbindet einen geraden M12-Stecker mit einer gewinkelten M8-Buchse. Beide Anschlüsse sind A-kodiert und besitzen jeweils 3 Kontakte. Das Anzugsdrehmoment beträgt 0,4 Nm (M12); 0,2 Nm (M8). Für die Steckverbinder sind ≥ 100 Steckzyklen angegeben.
Welche elektrischen Nennwerte und Schutzarten gelten?
Der Nennstrom des konfektionierten Kabels beträgt 4 A; die Nennspannung beträgt 24 V DC. Angegeben sind die Schutzarten IP65 / IP67 / IP68. Diese Nennwerte beziehen sich auf die Verbindung mit ihren Steckverbindern.
Welche Anzeige und Leitung besitzt die LED-Ausführung?
Die Statusanzeige besitzt 2 LEDs. Der Außenmantel besteht aus halogenfreiem PUR in schwarzgrau RAL 7021. Der Leitungsquerschnitt beträgt 3x 0,25 mm², die Aderisolation besteht aus PP. Der Leitungsaußendurchmesser beträgt 3,60 mm ±0,15 mm. Mantel und Aderisolation sind unterschiedliche Bestandteile der Leitung.
Welche Grenzen gelten bei der Verlegung?
Die Leitung ist schleppkettentauglich. Der kleinste Biegeradius beträgt 18 mm bei fester und 36 mm bei beweglicher Verlegung. Bei fester Verlegung ist für das Kabel ein Betriebstemperaturbereich von -40 bis +80 °C angegeben; für Stecker und Buchse gelten -25 bis +90 °C.
