Produktbeschreibung
Was ist das SAC-3P-M 8MS/0,3-PUR/M 8FR?

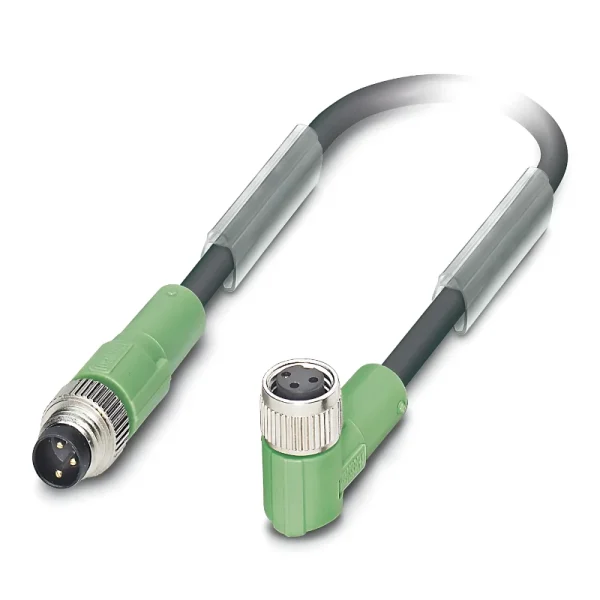

Das SAC-3P-M 8MS/0,3-PUR/M 8FR ist ein konfektioniertes Sensor-/Aktor-Kabel von Phoenix Contact. Die Hersteller-Nr. lautet 1681949; die konkrete Ausführung ist 3-polig und 0,3 m lang. Ihre Leitung ist ungeschirmt und besitzt einen halogenfreien PUR-Mantel.
Welche Steckverbindung ist ausgeführt?
Das Kabel verbindet einen M8-Stecker mit einer M8-Buchse. Beide Anschlüsse sind A-kodiert und haben jeweils 3 Kontakte. Für die Steckverbindung sind ≥ 100 Steckzyklen angegeben; das Anzugsdrehmoment beträgt 0,2 Nm (M8).
Welche elektrischen Nennwerte und Schutzarten gelten?
Der Nennstrom des konfektionierten Kabels beträgt 4 A; die Nennspannungen betragen 48 V AC und 60 V DC. Als Schutzarten sind IP65 / IP67 / IP68 angegeben. Die Werte beziehen sich auf den fertigen Artikel mit seinen Steckverbindern.
Wie ist die PUR-Leitung aufgebaut?
Der halogenfreie PUR-Außenmantel ist schwarzgrau RAL 7021. Der Leitungsquerschnitt beträgt 3 x 0,25 mm², die Aderisolation besteht aus PP. Der Außendurchmesser der Leitung beträgt 3,60 ±0,15 mm. Außenmantel und Aderisolation sind damit als getrennte Materialien beschrieben.
Welche Grenzen gelten bei der Verlegung?
Die Leitung ist schleppkettentauglich; der kleinste Biegeradius beträgt 18 mm bei fester und 36 mm bei beweglicher Verlegung. Für das Kabel bei fester Verlegung gelten -40 bis +80 °C; Stecker und Buchse haben einen eigenen Temperaturbereich von -25 bis +90 °C. Für das Kabel bei beweglicher Verlegung sind -25 bis +80 °C angegeben.
