Produktbeschreibung
Welche Verbindung bietet das SAC-3P-M12MS/1,5-PUR/M 8FS?

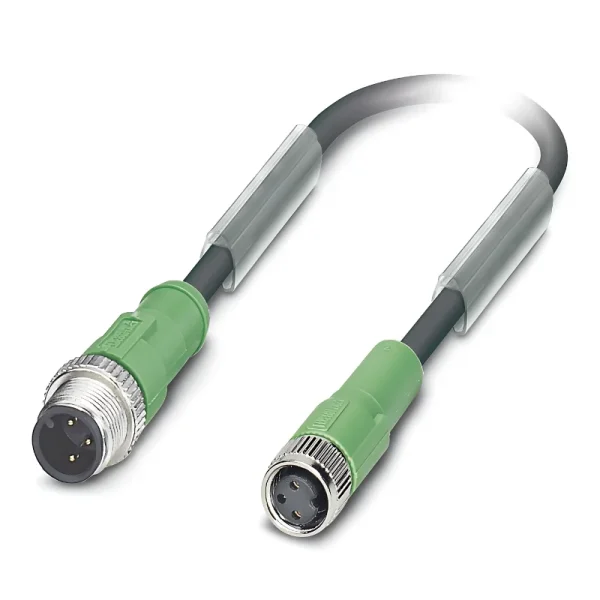

Das SAC-3P-M12MS/1,5-PUR/M 8FS von Phoenix Contact ist ein 3-poliges Sensor-/Aktor-Kabel mit 1,5 m Länge und der Hersteller-Nr. 1668810. Es verbindet einen geraden M12-Stecker mit einer geraden M8-Buchse. Die feste Leitungslänge gehört zu dieser konkreten Artikelvariante.
Welche Anschlussformen und Kodierung sind vorhanden?
Die beiden Anschlussenden sind A-kodiert; der M12-Stecker ist gerade und die M8-Buchse ist gerade. Bei der Auswahl der Gegenanschlüsse sind Steckgröße, Polzahl und Kodierung gemeinsam zu berücksichtigen. Stecker und Buchse unterscheiden sich in ihrer Kontaktart.
Welche elektrischen Werte und Schutzarten sind angegeben?
Der Nennstrom beträgt 4 A; die Nennspannungen sind 48 V AC und 60 V DC. Die Schutzarten lauten IP65 / IP67 / IP68. Die Nennwerte beziehen sich auf die konfektionierte Verbindung mit ihren Steckverbindern.
Wie ist die Leitung aufgebaut?
Die ungeschirmte Leitung besitzt einen halogenfreien PUR-Außenmantel in schwarzgrau RAL 7021. Der Aderquerschnitt beträgt 3 x 0,25 mm², die Leitergröße AWG 24; die Aderisolation besteht aus PP. Der Leitungsaußendurchmesser beträgt 3,60 ±0,15 mm.
Welche Temperaturen gelten bei der Verlegung?
Für die konfektionierte Leitung gelten -40 bis +80 °C bei fester und -5 bis +80 °C bei beweglicher Verlegung. Stecker und Buchse besitzen einen eigenen Temperaturbereich von -25 bis +90 °C. Die Temperaturangaben sind jeweils der Verlegeart beziehungsweise dem genannten Bauteil zugeordnet.
