Produktbeschreibung
Welche Verbindung bietet das SAC-5P-MSB/0,13-PUR/FSB SCO SH?

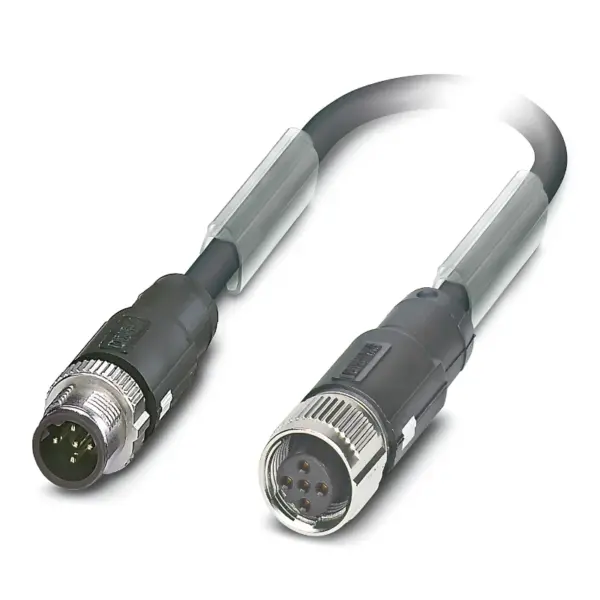

Das SAC-5P-MSB/0,13-PUR/FSB SCO SH von Phoenix Contact ist ein Sensor-/Aktor-Kabel mit 0,13 m Länge und der Hersteller-Nr. 1518478. Die fünfpolige Ausführung verbindet einen geraden M12-Stecker mit einer geraden M12-Buchse. Beide Enden sind konfektioniert und die Leitung ist geschirmt.
Welche Kodierung und Verriegelung besitzt das Kabel?
Die beiden M12-Anschlussenden sind B-kodiert und verwenden die SPEEDCON-Verriegelung. Der Stecker und die Buchse bilden unterschiedliche Kontaktarten bei gleicher gerader Bauform. Kodierung, Kontaktzahl und Anschlussart sind gemeinsam bei der Auswahl der Gegenanschlüsse zu berücksichtigen. Angegeben sind ≥ 100 Steckzyklen.
Welche Nennwerte und Schutzarten gelten?
Der Nennstrom der konfektionierten Verbindung beträgt 4 A; die Nennspannungen sind 48 V AC und 60 V DC. Als Schutzarten sind IP65 / IP67 angegeben. Die elektrischen Werte beziehen sich auf den fertigen Artikel mit seinen Steckverbindern.
Wie ist die PUR-Leitung aufgebaut?
Die Ausführung verwendet den Leitungstyp PUR halogenfrei schwarz [PUR] mit einem PUR-Außenmantel in schwarzgrau RAL 7021. Der Aderquerschnitt beträgt 5 x 0,34 mm², die Leitergröße AWG 22. Die Aderisolation besteht aus PP. Der Außenmantel ist halogenfrei; Mantelmaterial und Aderisolation sind getrennte Materialangaben.
Welche Temperaturen gelten für Kabel und Steckverbinder?
Für die konfektionierte Leitung gelten -25 bis +80 °C bei fester und -5 bis +80 °C bei beweglicher Verlegung. Stecker und Buchse besitzen einen eigenen Betriebstemperaturbereich von -25 bis +90 °C. Die Temperaturangaben sind jeweils dem genannten Bauteil und der Verlegeart zugeordnet.
