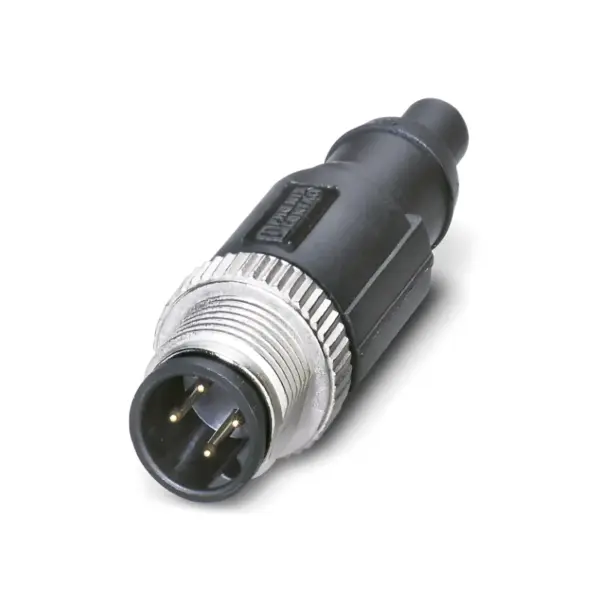

PHOENIX CONTACT SAC-5P-M12MS PB TR Abschlusswiderstand PROFIBUS M12, 4-polig, Stecker, 1507803
PHOENIX CONTACT

PHOENIX CONTACT SAC-5P-M12MS PB TR Abschlusswiderstand PROFIBUS M12, 4-polig, Stecker, 1507803

9,90 € zzgl. USt. und Versandkosten

Hersteller-Nr.
1507803
Typ
SAC-5P-M12MS PB TR
GTIN
4017918900403

Sofort lieferbar19 Stück auf Lager

2–4 Werktage (DE)
Technische
Fachberatung
Originalteile
führender Hersteller

Produktbeschreibung

Wofür wird der SAC-5P-M12MS PB TR verwendet?

Er ist ein Abschlusswiderstand für PROFIBUS mit M12-Anschluss. Ein Busabschluss schließt ein Bussegment am Leitungsende elektrisch ab.

Welche Widerstandswerte sind verbaut?

  • R1: 390 Ω ±1 %
  • R2: 220 Ω ±1 %
  • R3: 390 Ω ±1 %
  • je 0,25 W

Steckverbinder und Kodierung

M12-Stecker, gerade, B-kodiert, 4-polig, Kontaktoberfläche Ni/Au.

Elektrische Daten und Einsatzbedingungen

Nennspannung 48 V AC / 60 V DC, Schutzart IP65/IP67, Umgebungstemperatur -25 … +90 °C. Der Griffkörper besteht aus schwer entflammbarem, selbstverlöschendem TPU.

Technische Daten

Hersteller Phoenix Contact GmbH & Co. KG, Flachsmarktstraße 8, 32825 Blomberg, Deutschland
Produktart Abschlusswiderstand PROFIBUS M12
Steckgesicht M12
Polzahl 4
Kodierung B
Geschlecht Stecker
Bauform gerade
Abschlusswiderstände R1 390 Ω ±1 %, R2 220 Ω ±1 %, R3 390 Ω ±1 %, je 0,25 W
Nennspannung 48 V AC / 60 V DC
Schutzart IP65 / IP67
Umgebungstemperatur Betrieb (Stecker) -25 ... +90 °C
Werkstoff Kontaktträger TPU GF
Werkstoff Kontakte CuSn
Kontaktoberfläche Ni/Au
Werkstoff Griffkörper TPU, schwer entflammbar, selbstverlöschend
Steckzyklen ≥ 100
Nettogewicht 7,69 g
Gewicht mit Verpackung 10,9 g
Verpackungseinheit 5 Stück (Mindestbestellmenge 1 Stück)
Ursprungsland Deutschland
Zolltarifnummer 85332100
ETIM-Klasse EC000448
Nennstrom Steckverbinder 4 A
Stromaufnahme Abschlusswiderstand ≤ 25 mA (Ieff)

Technische Angaben gemäß Datenblatt von PHOENIX CONTACT, zuletzt geprüft am 06.10.2026.
