Produktbeschreibung
Was ist das SAC-3P-M12MS/ 1,0-PUR/M12FR?

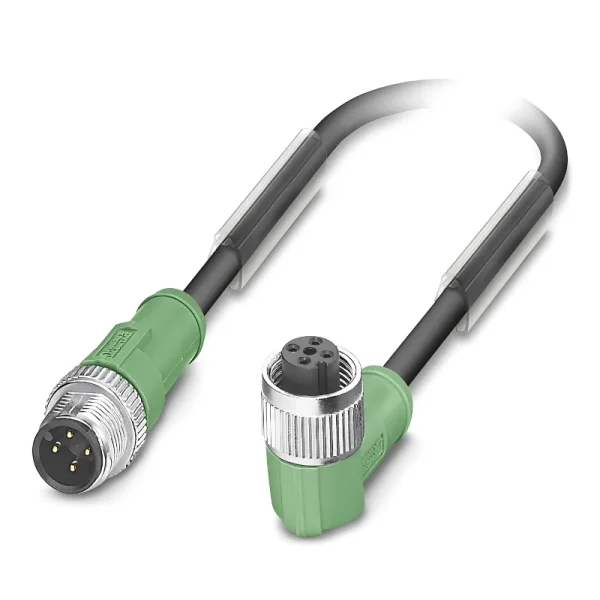

Das SAC-3P-M12MS/ 1,0-PUR/M12FR ist ein konfektioniertes Sensor-/Aktor-Kabel von Phoenix Contact mit der Hersteller-Nr. 1502374. Die konkrete Ausführung ist 1 m lang und hat 3 Kontakte je Steckverbinder. Die Leitung ist ungeschirmt und besitzt einen halogenfreien PUR-Außenmantel.
Welche Anschlüsse besitzt diese Ausführung?
Das Kabel verbindet einen geraden M12-Stecker mit einer gewinkelten M12-Buchse. Beide Anschlüsse sind A-kodiert. Beide Seiten besitzen jeweils 3 Kontakte. Für die Steckverbindung sind ≥ 100 Steckzyklen angegeben. Das Anzugsdrehmoment beträgt 0,4 Nm (M12).
Welche elektrischen Nennwerte und Schutzarten gelten?
Der Nennstrom des konfektionierten Kabels beträgt 4 A; die Nennspannung beträgt 250 V AC und 250 V DC. Angegeben sind die Schutzarten IP65 / IP67 / IP68. Diese Angaben beziehen sich auf die fertige Verbindung mit ihren Steckverbindern.
Wie ist die PUR-Leitung aufgebaut?
Der Außenmantel besteht aus halogenfreiem PUR in schwarzgrau RAL 7021. Der Leitungsquerschnitt beträgt 3 x 0,34 mm², die Aderisolation besteht aus PP. Der Leitungsaußendurchmesser beträgt 3,85 ±0,15 mm. Mantel und Aderisolation sind unterschiedliche Bestandteile der Leitung.
Welche Grenzen gelten bei der Verlegung?
Die Leitung ist schleppkettentauglich; der kleinste Biegeradius beträgt 19 mm bei fester und 38 mm bei beweglicher Verlegung. Der Temperaturbereich des Kabels bei fester Verlegung beträgt -40 bis +80 °C. Für Stecker und Buchse sind -25 bis +90 °C angegeben. Für das Kabel bei beweglicher Verlegung gelten -25 bis +80 °C.
