Produktbeschreibung
Was ist der SACC-E-M 8FS-3CON-M8/0,5?

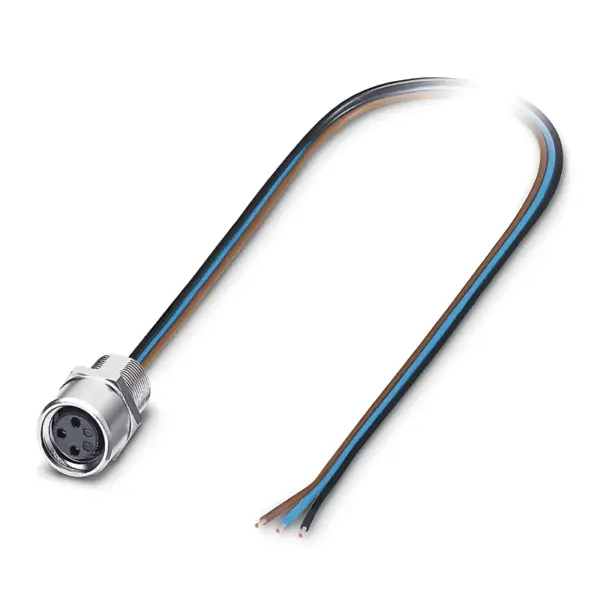

Der SACC-E-M 8FS-3CON-M8/0,5 ist ein geräteseitiger Rundsteckverbinder von Phoenix Contact mit der Hersteller-Nr. 1500350. Die 3-polige Ausführung besitzt eine gerade, A-kodierte M8-Buchse und ist ungeschirmt.
Wie wird der Gerätesteckverbinder montiert?
Der Steckverbinder ist für Frontmontage mit dem Einbaugewinde M8 x 0,5 vorgesehen. Das einbauseitige Anzugsdrehmoment beträgt 0,8 bis 1 Nm. Die Verschraubung besteht aus Messing, vernickelt; die Dichtung besteht aus Viton.
Wie ist das freie Leitungsende ausgeführt?
Das freie Leitungsende besteht aus 0,5 m langen PVC-Einzellitzen mit 0,25 mm² Querschnitt. Die Leiter bestehen aus Verzinnte Cu-Litze; die Aderfarben sind braun, blau, schwarz. Die Leitungen haben eine PVC-Isolation.
Welche elektrischen Werte und Schutzart gelten?
Der Nennstrom beträgt 4 A, die Nennspannung 48 V AC und 60 V DC. Angegeben sind die Schutzart IP67 und ein Kontaktwiderstand von ≤ 3 mΩ. Die Kontakte bestehen aus CuSn und besitzen eine Au-Oberfläche.
Welche Temperaturbereiche sind angegeben?
Für Stecker und Buchse gilt ein Betriebstemperaturbereich von -25 bis +85 °C. Bei fester Verlegung sind für das Kabel -40 bis +105 °C, bei beweglicher Verlegung -10 bis +105 °C angegeben. Kabel und Steckverbinder besitzen somit eigene Betriebsgrenzen.
