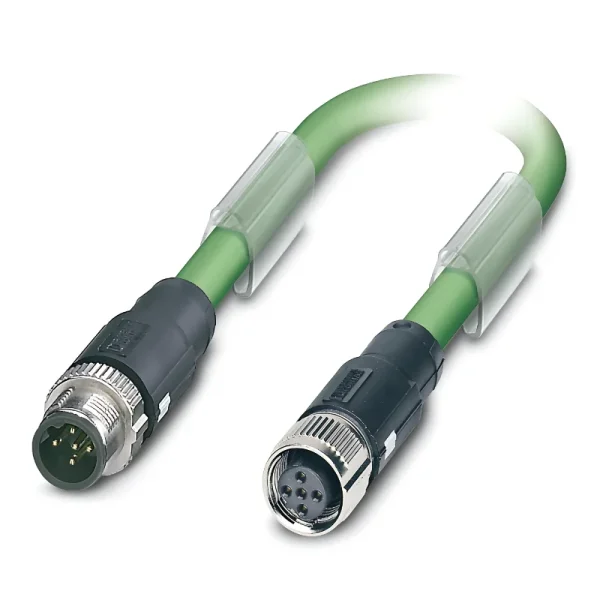

PHOENIX CONTACT SAC-5P-MSB/ 3,0-900/FSB SCO Sensor-/Aktor-Kabel, INTERBUS [900], 3 m, M12 Stecker/Buchse gerade, 5-polig, 1400526

Produktbeschreibung

Welche Leitung ist das SAC-5P-MSB/ 3,0-900/FSB SCO?

Das SAC-5P-MSB/ 3,0-900/FSB SCO von Phoenix Contact ist ein konfektioniertes Kabel mit 3 m Länge und der Leitungsausführung INTERBUS [900]. Der Artikel 1400526 ist geschirmt und hat 5 Kontakte je Steckverbinder.

Welche M12-Anschlüsse besitzt das Kabel?

Das Kabel verbindet einen geraden M12-SPEEDCON-Stecker mit einer geraden M12-SPEEDCON-Buchse. Am Stecker gilt Kodierung B (invers), an der Buchse Kodierung B. Beide Seiten verwenden die SPEEDCON-Verriegelung; Kontaktart und Kodierung sind bei der Auswahl der Gegenanschlüsse zu berücksichtigen.

Wie ist die Leitung aufgebaut?

Die Leitung besitzt einen halogenfreien PUR-Außenmantel in maigrün RAL 6017. Die Meterware enthält drei Aderpaare mit dem Querschnitt 3 x 2 x 0,22 mm² und AWG 24. Die Aderisolation besteht aus PE; der Leitungsaußendurchmesser beträgt 8,00 mm. Aderzahl und Kontaktzahl der Steckverbinder bezeichnen unterschiedliche Teile des Artikels.

Welche elektrischen Nennwerte gelten?

Für die konfektionierte Verbindung gelten 4 A Nennstrom sowie 48 V AC und 60 V DC Nennspannung. Diese Werte beschreiben den fertigen Artikel mit seinen Steckverbindern. Sie sind zusammen mit der B-Kodierung bei der Auswahl der passenden Verbindung zu berücksichtigen.

Welche Grenzen gelten bei der Verlegung?

Der kleinste Biegeradius beträgt 60 mm bei fester und 120 mm bei beweglicher Verlegung. Für das Kabel gelten -40 bis +80 °C bei fester und -30 bis +70 °C bei beweglicher Verlegung. Für Stecker und Buchse sind -25 bis +90 °C sowie IP65 / IP67 / IP68 angegeben; diese Werte sind ihrem jeweiligen Bauteil zugeordnet.
