Produktbeschreibung
Was ist das NBC-R4ACS/2,0-93B/R4ACS?

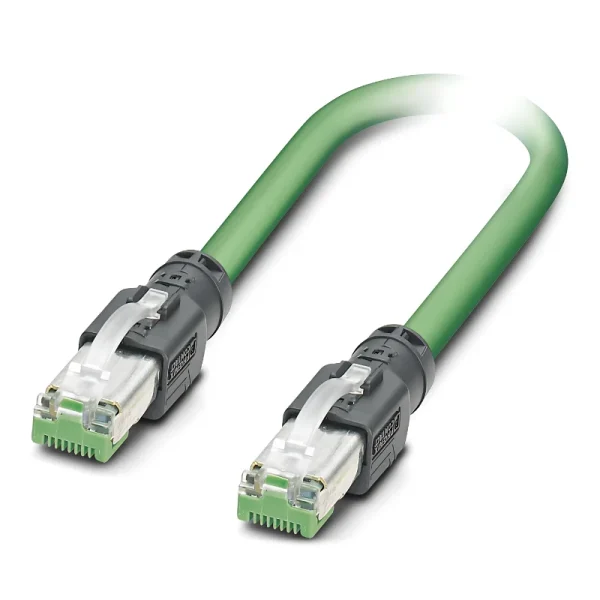

Das NBC-R4ACS/2,0-93B/R4ACS von Phoenix Contact ist ein geschirmtes, 4-poliges Datenkabel mit 2 m Leitungslänge und der Hersteller-Nr. 1112820. Es ist für PROFINET und EtherCAT in Kategorie CAT5 mit 100 Mbit/s angegeben. Die feste Leitungslänge ist Teil dieser konkreten Artikelbezeichnung.
Welche Anschlüsse verbindet das Kabel?
Das Kabel verbindet zwei gerade RJ45-Stecker. Beide Anschlussenden besitzen Schutzart IP20. Die gerade Bauform ist auf beiden Seiten gleich; die Verbindung verwendet vier belegte Kontakte.
Welchen Leitungstyp und Mantel besitzt die Ausführung?
Die Ausführung verwendet eine PROFINET-PVC-Litzenleitung CAT5 [93B] mit einem Außenmantel aus PVC in grün RAL 6018. Der Aderquerschnitt beträgt 4 x 0,34 mm². Die einzelnen Signaladern sind als Litzen ausgeführt. Die Schirmung gehört zur konfektionierten Leitung.
Welche Biegeradien sind angegeben?
Der minimale Biegeradius beträgt 4 x D bei fester und 8 x D bei flexibler Verlegung. D bezeichnet dabei den Außendurchmesser der Leitung. Dieser beträgt 6,50 ±0,2 mm.
Welche Anschlusswerte sind zu beachten?
Der Bemessungsstrom beträgt 1,75 A, die Bemessungsspannung (III/2) 72 V. Für die RJ45-Stecker sind mindestens 750 Steckzyklen und eine Betriebstemperatur von -40 bis +85 °C angegeben. Diese Temperaturangabe bezieht sich auf die Stecker.
