Produktbeschreibung

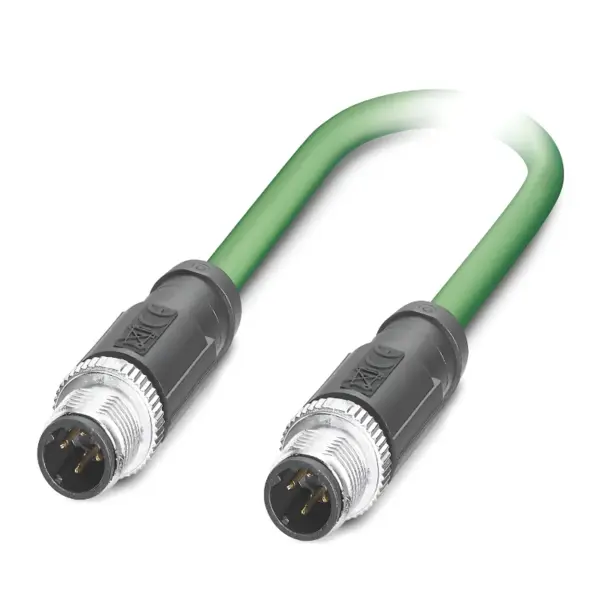

Was ist das NBC-M12MSD/ 3,0-93C/M12MSD?
Das NBC-M12MSD/ 3,0-93C/M12MSD von Phoenix Contact ist ein geschirmtes, 4-poliges Datenkabel mit 3 m Leitungslänge und der Hersteller-Nr. 1080083. Es ist für PROFINET und EtherCAT in Kategorie CAT5 mit 100 Mbit/s angegeben. Die feste Leitungslänge ist Teil dieser konkreten Artikelbezeichnung.
Welche Anschlüsse verbindet das Kabel?
Das Kabel verbindet zwei gerade, D-kodierte M12-Stecker. Anschluss 1 besitzt IP67; Anschluss 2 besitzt IP67. Bei den M12-Anschlüssen gilt Kodierung D. Das Anzugsdrehmoment der M12-Verschraubung beträgt 0,4 Nm.
Welchen Leitungstyp und Mantel besitzt die Ausführung?
Die Ausführung verwendet eine PROFINET-Schleppkettenleitung CAT5 [93C] mit einem Außenmantel aus PUR/FRNC in grün RAL 6018. Der Aderquerschnitt beträgt 4 x 0,34 mm². Der Mantel ist halogenfrei. Die Schirmung gehört zur konfektionierten Leitung.
Welche Biegeradien sind angegeben?
Der minimale Biegeradius beträgt 5 x D bei fester und 7,5 x D bei flexibler Verlegung. D bezeichnet dabei den Außendurchmesser der Leitung. Dieser beträgt 6,50 ±0,2 mm.
Welche Nennwerte sind für das konfektionierte Kabel angegeben?
Der Nennstrom beträgt 4 A; die Nennspannung beträgt 48 V AC beziehungsweise 60 V DC. Die beiden gleichartigen M12-Stecker sind jeweils vierpolig und D-kodiert. Nennwerte und Kodierung sind zusammen mit der festen Leitungslänge Auswahlmerkmale dieser Variante.
