Produktbeschreibung
Was ist das NBC-M12MSD/10,0-93C/R4AC?
Das NBC-M12MSD/10,0-93C/R4AC von Phoenix Contact ist ein geschirmtes, 4-poliges Datenkabel mit 10 m Leitungslänge und der Hersteller-Nr. 1038730. Es ist für PROFINET und EtherCAT in Kategorie CAT5 mit 100 Mbit/s angegeben. Die feste Leitungslänge ist Teil dieser konkreten Artikelbezeichnung.
Welche Anschlüsse verbindet das Kabel?

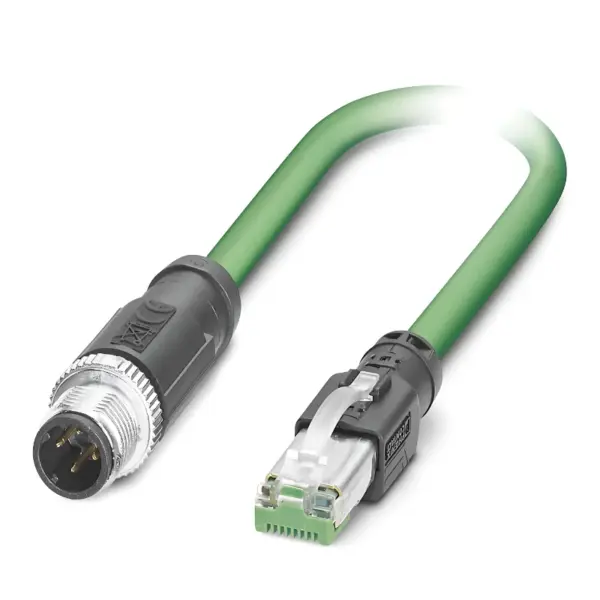

Das Kabel verbindet einen geraden, D-kodierten M12-Stecker und einen geraden RJ45-Stecker. Anschluss 1 besitzt IP65 / IP67; Anschluss 2 besitzt IP20. Bei den M12-Anschlüssen gilt Kodierung D. Das Anzugsdrehmoment der M12-Verschraubung beträgt 0,4 Nm.
Welchen Leitungstyp und Mantel besitzt die Ausführung?
Die Ausführung verwendet eine PROFINET-Schleppkettenleitung CAT5 [93C] mit einem Außenmantel aus PUR in grün RAL 6018. Der Aderquerschnitt beträgt 4 x 0,34 mm². Der Mantel ist halogenfrei. Die Schirmung gehört zur konfektionierten Leitung.
Welche Biegeradien sind angegeben?
Der minimale Biegeradius beträgt 5 x D bei fester und 7,5 x D bei flexibler Verlegung. D bezeichnet dabei den Außendurchmesser der Leitung. Dieser beträgt 6,50 ±0,2 mm.
Welche Nennwerte sind für das konfektionierte Kabel angegeben?
Der Nennstrom beträgt 1 A; die Nennspannung beträgt 48 V AC beziehungsweise 60 V DC. Die Schutzarten bleiben den beiden Anschlussenden zugeordnet. Bei einer M12-auf-RJ45-Ausführung hat das RJ45-Ende somit weiterhin die für diesen Anschluss angegebene Schutzart.
