Produktbeschreibung

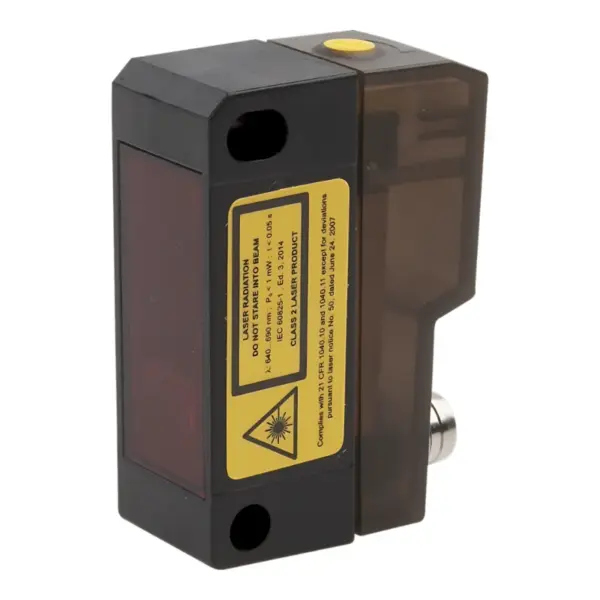

Was erfasst der Lasertaster PT430470?
Der PT430470 ermöglicht berührungslose optische erfassung über am objekt reflektiertes licht mit hintergrundausblendung. Der Schaltabstand beträgt 20 bis 350 mm. Als Referenzobjekt ist ein Werkstoff mit 90% Reflektivität angegeben. Der Bezug auf dieses Referenzmedium gehört zur Einordnung der angegebenen Reichweite.
Welche Lichtquelle und Laserklasse besitzt das Gerät?
Das Gerät verwendet eine Laserdiode, Rotlicht mit 650 nm Wellenlänge und punktförmigem Lichtstrahl. Die Laserklasse ist Klasse 2. Der Fokus liegt bei 115 mm; im Fokuspunkt beträgt der Lichtfleckdurchmesser 0,1 mm.
Welche Ausgänge und Anschlussdaten sind vorgesehen?
Der Taster besitzt 2 PNP-Schaltausgänge als Öffner/Schließer (NC/NO). Er arbeitet hell-/dunkelschaltend und wird über einen 4-poligen Steckverbinder M8 angeschlossen. Die Betriebsspannung beträgt 10 bis 30 V DC, der Bemessungsschaltstrom 100 mA.
Wie wird der Lasertaster eingestellt und wie schnell schaltet er?
Der Lasertaster wird über manuelle Einstellung eingestellt. Die Schaltfrequenz beträgt 1000 Hz; Ansprechzeit und Abfallzeit sind jeweils mit 0,5 ms angegeben. Eine LED-Anzeige ist vorhanden. Zu den elektrischen Schutzfunktionen gehören Kurzschlussschutz und Verpolungsschutz.
Welche Gehäusemaße und Umgebungsbedingungen gelten?
Der quaderförmige Taster hat 32,5 mm Länge, 14,8 mm Breite und 43 mm Höhe. Das Gehäuse besteht aus Kunststoff. Die Schutzart beträgt IP67, der Umgebungstemperaturbereich -10 bis +50 °C. Als Montagezubehör sind AO000082; AY000120 genannt; diese Zuordnung betrifft genau den PT430470.
