Produktbeschreibung
Welche Gabelweite und Auflösung bietet die Laser-Gabellichtschranke?

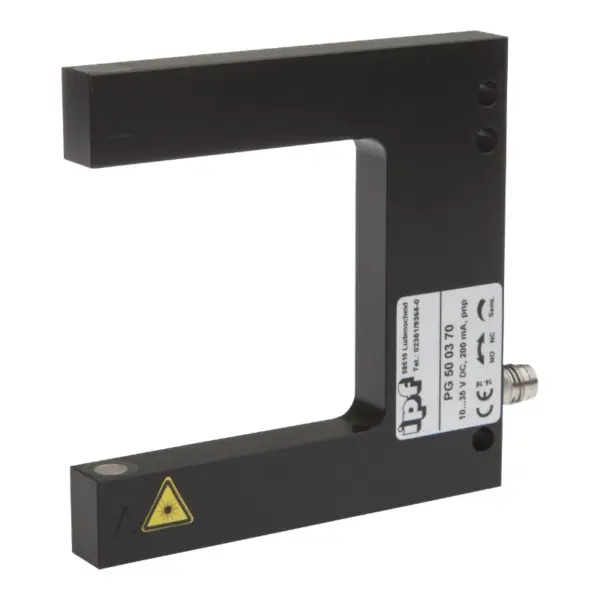

Die Laser-Gabellichtschranke von ipf electronic trägt die Bezeichnung PG500370 und besitzt eine Gabelweite von 50 mm. Die Auflösung für den Objektdurchmesser beträgt 0,05 mm.
Wie sind Schaltausgang und elektrischer Anschluss ausgeführt?
Der Schaltausgang ist PNP, Schließer/Öffner; der Anschluss erfolgt über einen M8-Stecker, 3-polig. Die Betriebsspannung beträgt 10 bis 30 V DC, der maximale Ausgangsstrom 200 mA. Die Schaltfrequenz ist mit 3000 Hz angegeben.
Wie wird der Sensor eingestellt und wie zeigt er den Schaltzustand an?
Die Einstellung erfolgt über ein Potentiometer. Eine gelbe LED dient der Schaltzustandsanzeige. Einstellung und Anzeige sind damit direkt am Sensor vorhanden.
Welche Laserdaten sind angegeben?
Der Sensor ist mit einer Wellenlänge von 670 nm und der Laserklasse 2 angegeben. Die Gabelweite von 50 mm und die Auflösung von 0,05 mm beschreiben unterschiedliche optische Kenngrößen.
Welche Gehäuse- und Umgebungsdaten gelten?
Das Gehäuse besteht aus Aluminium und misst 80 x 80 x 10 mm. Für den Sensor sind die Schutzart IP67 und ein Umgebungstemperaturbereich von +5 bis +45 °C angegeben.
