Produktbeschreibung
Wie erfasst der OTQ40173 Objekte?

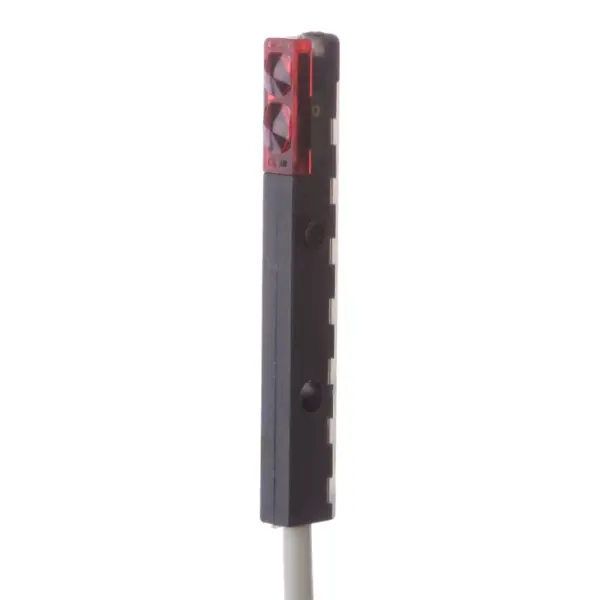

Der ipf electronic OTQ40173 erfasst Objekte optisch mit Hintergrundausblendung. Er verwendet unpolarisiertes Rotlicht; die angegebene Tastweite beträgt 50 mm. Die Tastweitenangabe bezieht sich auf Material mit 90 % Reflexionsgrad und ist mit diesem Referenzobjekt bei der Auswahl zu betrachten.
Welche Schaltfunktion besitzt der Taster?
Der Taster besitzt einen PNP/NPN-Gegentaktausgang in Hellschaltung. Bei PNP arbeitet er als Schließer, bei NPN als Öffner. Die Schaltfrequenz beträgt 1.000 Hz, der Bemessungsschaltstrom 50 mA. Die Zuordnung der Schaltfunktion hängt daher von der verwendeten Ausgangsart ab.
Wie wird der Sensor angeschlossen und befestigt?
Der Sensor wird über ein 0,2 m langes PVC-Kabel mit vierpoligem M8-Kabelstecker angeschlossen. Seine Betriebsspannung beträgt 11–30 V DC. Als passendes Montagezubehör ist der AO000154 Profil-Adapter aufgeführt. Die Sensorabmessungen betragen Länge 6,2 mm, Breite 4 mm und Höhe 44,8 mm; sie sind bei der Einbauplanung zu berücksichtigen.
Welche Materialien und Betriebsgrenzen sind angegeben?
Das Gehäuse besteht aus ASA, die aktive Fläche aus PMMA. Die Schutzart beträgt IP65; als Umgebungstemperatur ist -10 bis +50 °C angegeben. Diese Merkmale gehören zur konkreten Ausführung OTQ40173 und ergänzen die Tastweite, Anschlussart und Ausgangsfunktion bei der Auswahl.
