Produktbeschreibung

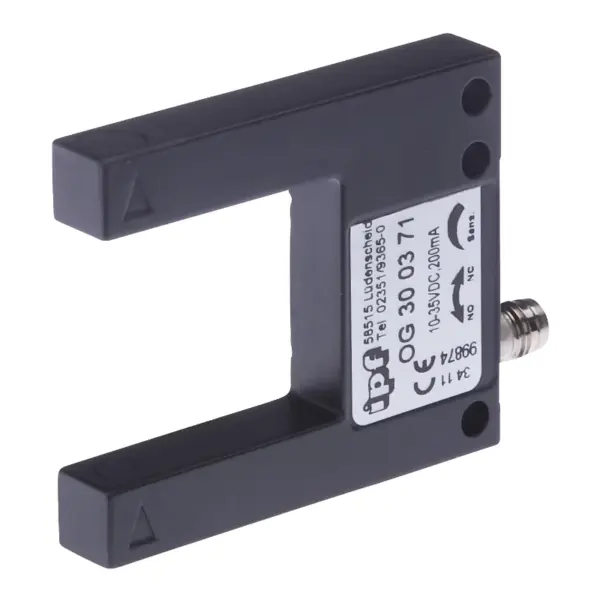

Wie arbeitet die Gabellichtschranke OG300371?
Die OG300371 besitzt sender und empfänger in den gabelschenkeln, aufeinander ausgerichtet. Ihre getaktete Lichtquelle arbeitet mit Infrarot bei 880 nm; der Lichtstrahl ist punktförmig. Sender und Empfänger gehören zur gemeinsamen Gabelbauform dieser Ausführung.
Welche Gabelmaße und Objektgrößen sind relevant?
Die Gabelweite beträgt 30 mm, die Gabeltiefe 35 mm. Als minimale Objektgröße sind 0,5 mm angegeben. Der Sensor hat Abmessungen von 60 x 50 x 10 mm. Für die Auswahl sind die Gabelöffnung und die minimale erfassbare Objektgröße gemeinsam zu betrachten.
Wie werden Ausgang und Empfindlichkeit eingestellt?
Der 1 PNP-Schaltausgang ist als Öffner/Schließer (NC/NO) ausgeführt und arbeitet hell-/dunkelschaltend. Die Empfindlichkeit wird über ein Potentiometer eingestellt. Die Signalanzeige erfolgt über eine gelbe LED. Damit sind Schaltfunktion, Einstellverfahren und Anzeige dieser Artikelvariante festgelegt.
Welche elektrischen Betriebsdaten gelten?
Die Betriebsspannung beträgt 10 bis 35 V DC und der maximale Ausgangsstrom 200 mA. Der Anschluss erfolgt über einen 3-poligen Steckverbinder M8. Die Schaltfrequenz beträgt 4000 Hz; Ansprechzeit und Abfallzeit liegen jeweils bei 0,12 ms.
Welche Werkstoffe und Schutzart besitzt das Gerät?
Das Gehäuse besteht aus Zinkdruckguss, die optische Fläche aus Kunststoff. Die Schutzart beträgt IP67. Der zulässige Umgebungstemperaturbereich reicht von -10 bis +60 °C. Diese Angaben beziehen sich auf das Gehäuse und die Einsatzbedingungen der exakten Gabellichtschranke.
Technische Daten
