ipf electronic MZ07C199 Magnetischer Zylindersensor, 0,3 m, M8-Kabelstecker, 3-polig

77,90 € zzgl. USt. und Versandkosten

Hersteller-Nr.
MZ07C199

Sofort lieferbar20 Stück auf Lager

2–4 Werktage (DE)
Technische
Fachberatung
Originalteile
führender Hersteller

Produktbeschreibung

Für welche Zylinder ist der MZ07C199 vorgesehen?

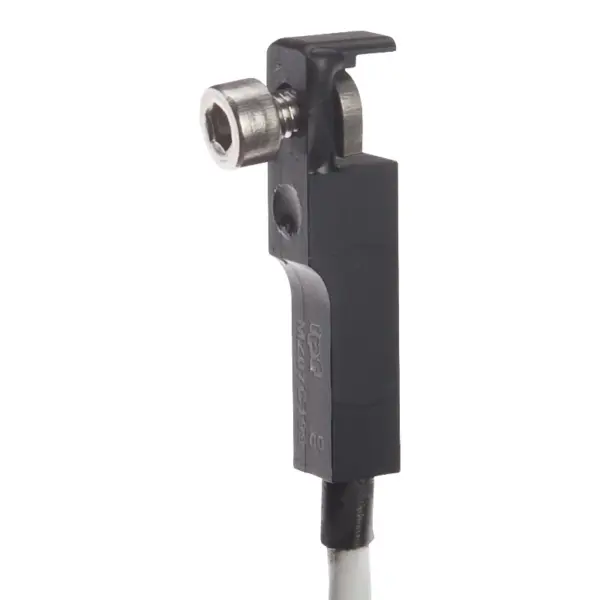

Der ipf electronic MZ07C199 ist für Zylinder mit einer 6,2-mm-T-Nut vorgesehen und erfasst deren Kolbenposition. Der magnetische Sensor wird von oben in die Zylindernut eingesetzt. Die aktive Sensorfläche befindet sich in der Gerätemitte; die magnetische Empfindlichkeit beträgt 2,8 mT.

Welches Signal und welchen Anschluss besitzt er?

Der Sensor besitzt einen PNP-Schließerausgang (NO) und einen dreipoligen M8-Kabelstecker. Das Kabel ist 0,3 m lang und hat einen Mantel aus PTFE. Die Betriebsspannung beträgt 10–30 V DC, der Bemessungsschaltstrom 100 mA; die Schaltfrequenz ist mit 1.000 Hz angegeben.

Welche Temperaturgrenzen sind bei der Montage zu beachten?

Für den Sensor ist eine Umgebungstemperatur von -25 bis +130 °C angegeben, für den Anschlussstecker dagegen -25 bis +70 °C. Diese Grenzen beziehen sich auf unterschiedliche Bauteile und sind jeweils einzuhalten. Die Ausgangselektronik befindet sich im Stecker; deshalb darf der Stecker nicht abgetrennt werden.

Welche Maße und welches Gehäuse hat der Zylindersensor?

Das Gehäuse besteht aus Aluminium und misst 27 mm × 5 mm × 6,5 mm in Länge, Breite und Höhe. Die Schutzart beträgt IP67. Bei der mechanischen Zuordnung sind diese Abmessungen, die 6,2-mm-T-Nut und der Montagezugang von oben zusammen zu berücksichtigen.

Technische Daten

Hersteller ipf electronic gmbh, Rosmarter Allee 14, 58762 Altena, Deutschland
Produktart Magnetischer Zylindersensor
Bruttogewicht laut Herstellerseite 20 g
Funktion Erfassen der Kolbenposition an Zylindern mit T-Nut
Geeignet für 6,2-mm-T-Nut
Schaltausgang 1 × PNP
Schaltfunktion Schließer (NO)
Betriebsspannung 10–30 V DC
Bemessungsschaltstrom 100 mA
Elektrischer Anschluss M8-Kabelstecker, 3-polig
Kabellänge 0,3 m
Kabelmantel PTFE
Länge 27 mm
Breite 5 mm
Höhe 6,5 mm
Montagezugang von oben in die Zylindernut
Lage der aktiven Sensorfläche Gerätemitte
Schutzart IP67
Werkstoff Aluminium
Umgebungstemperatur des Sensors -25 bis +130 °C
Umgebungstemperatur des Anschlusssteckers -25 bis +70 °C
Hinweis zum Anschlussstecker Ausgangselektronik befindet sich im Stecker; Stecker nicht abtrennen
Magnetische Empfindlichkeit 2,8 mT
Schaltfrequenz 1.000 Hz
Schutzfunktionen Kurzschluss- und Verpolungsschutz

Technische Angaben gemäß Produktseite von ipf electronic, zuletzt geprüft am 04.10.2026.
