Produktbeschreibung
Welche Aufgabe erfüllt der MZ072187?

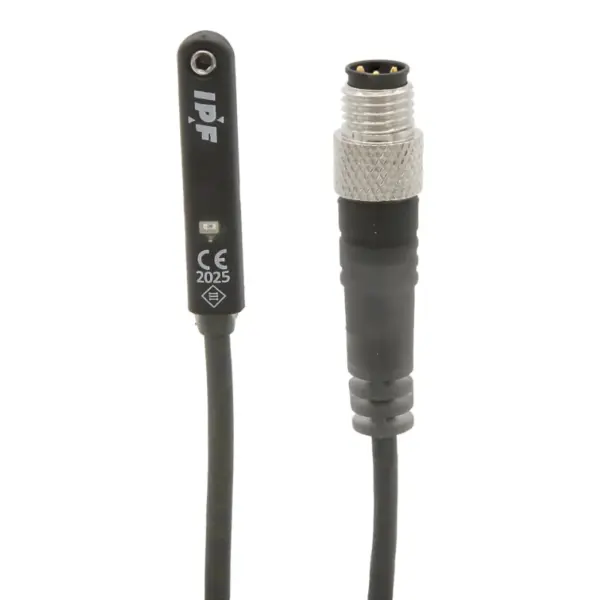

Der MZ072187 dient der Kolbenpositionserfassung an pneumatischen und hydraulischen Zylindern. Der magnetische Sensor ist für die T-Nut 6,2 mm ausgeführt. Die Zuordnung zur Nutform gehört deshalb zu den wesentlichen Merkmalen bei der Auswahl dieses Zylindersensors.
Wie wird der Sensor in der Nut eingesetzt?
Der Montagezugang erfolgt von oben. Der Sensor besitzt 30,5 mm × 6,2 mm × 4,3 mm; sein Gehäuse besteht aus Kunststoff. Die aktive Sensorfläche liegt im Geräterandbereich. Die quaderförmige Bauform ist der angegebenen T-Nut zugeordnet.
Welche elektrische Schaltfunktion bietet der Sensor?
Der Sensor besitzt 1 PNP-Schaltausgang als Schließer (NO). Seine Betriebsspannung beträgt 10 bis 30 V DC, der Bemessungsschaltstrom 100 mA. Die Schaltfrequenz beträgt 5000 Hz; eine LED-Anzeige ist vorhanden. Diese Angaben beschreiben Versorgung und Ausgang der exakten Ausführung.
Wie erfolgt der elektrische Anschluss?
Der Anschluss erfolgt über einen 3-poligen Kabelstecker M8 mit 0,5 m Kabellänge. Der Kabelmantel besteht aus Kunststoff (PUR). Für die Anschlussplanung sind sowohl die Steckverbindergröße und Polzahl als auch die vorhandene Kabellänge zu berücksichtigen.
Welche Umgebungsbedingungen sind angegeben?
Die Schutzart beträgt IP67, die zulässige Umgebungstemperatur -25 bis +75 °C. Als Schutzfunktionen sind Kurzschlussschutz und Verpolungsschutz angegeben. Diese Betriebsmerkmale beziehen sich auf MZ072187 und ergänzen die mechanischen Einbaudaten.
