Produktbeschreibung
Was ist der MZ072176?

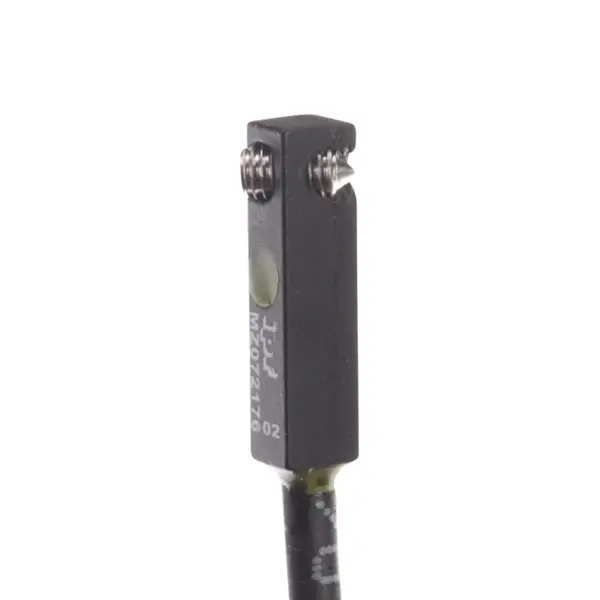

Der MZ072176 von ipf electronic ist ein magnetischer Zylindersensor. Er ist für die T-Nut ausgeführt und besitzt ein Gehäuse aus Aluminium.
Wie wird der Sensor montiert?
Der Sensor lässt sich von oben in die T-Nut einsetzen. Die Gehäuseabmessungen betragen 18 x 5 x 4,6 mm; die Nutform und die Abmessungen sind deshalb wesentliche Auswahlmerkmale.
Welchen Schaltausgang und Anschluss hat der Sensor?
Der Sensor besitzt einen PNP, Schließer-Ausgang. Der elektrische Anschluss ist als Kabel mit M8-Stecker ausgeführt. Eine LED dient der Schaltzustandsanzeige.
Welche Betriebsspannung, Schaltfrequenz und Schutzart sind angegeben?
Die Betriebsspannung beträgt 10 bis 30 V DC. Die Schaltfrequenz ist mit 1000 Hz, die Schutzart mit IP67 angegeben. Diese Angaben beziehen sich auf den Zylindersensor.
