Produktbeschreibung
Was erfasst der IY190170?

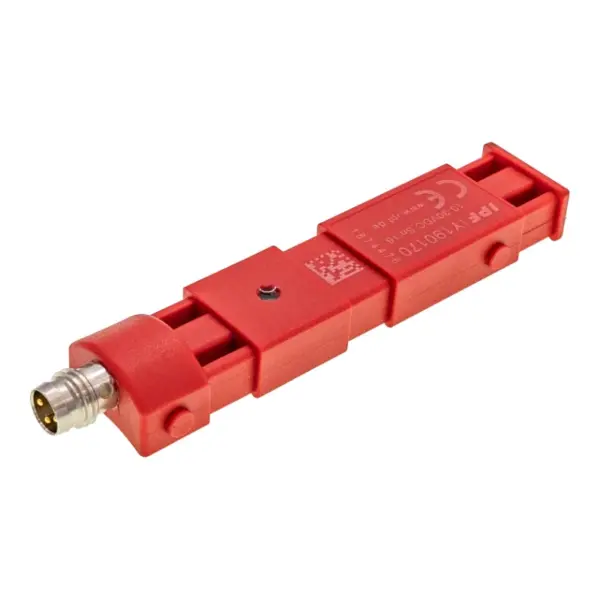

Der ipf electronic IY190170 erfasst leitfähige Metallobjekte berührungslos bei Schlauchmontage. Der Sensor arbeitet induktiv und besitzt einen angegebenen Schaltabstand von 16 mm. Die konkrete Ausführung ist für einen nicht bündigen Einbau vorgesehen.
Welches Ausgangssignal liefert der Sensor?
Der Sensor besitzt einen PNP-Ausgang als dynamischen Schließer (NO). Die Impulsverlängerung beträgt 100 ms; auch die Abfallzeit ist mit 100 ms angegeben. Die dynamische Schaltfunktion gehört zu den Auswahlmerkmalen dieser Ausführung und muss bei der Zuordnung zur Auswertung berücksichtigt werden.
Wie wird der Schlauchsensor elektrisch angeschlossen?
Der elektrische Anschluss erfolgt über einen dreipoligen M8-Steckverbinder. Die Betriebsspannung beträgt 10–30 V DC, der Bemessungsschaltstrom 200 mA. Der Sensor verfügt über Kurzschluss- und Verpolungsschutz. Anschlussart, Versorgung und Ausgangssignal sind zusammen für die elektrische Einbindung maßgeblich.
Welche Einbaumaße und Betriebsgrenzen gelten?
Die Außenmaße betragen Länge 9 mm, Breite 19 mm und Höhe 78,5 mm. Das Gehäuse besteht aus PA 6.6. Die Schutzart beträgt IP67; für die Umgebungstemperatur ist -25 bis +75 °C angegeben. Für die Einbauplanung sind die nicht bündige Montage und diese Betriebsgrenzen zu berücksichtigen.
