Produktbeschreibung
Wofür ist der induktive Sensor IB12012W vorgesehen?
Der IB12012W dient der berührungslose erfassung leitfähiger metalle; schaltabstand abhängig von objektmaterial und abmessungen. Sein Schaltabstand beträgt 3 mm. Als Referenzobjekt ist eine Normmessplatte FE360 12x12x1 mm angegeben. Die Nennreichweite bezieht sich somit auf ein definiertes Objekt und ist gemeinsam mit dem zu erfassenden Werkstoff zu betrachten.
Wie wird der Sensor eingebaut?

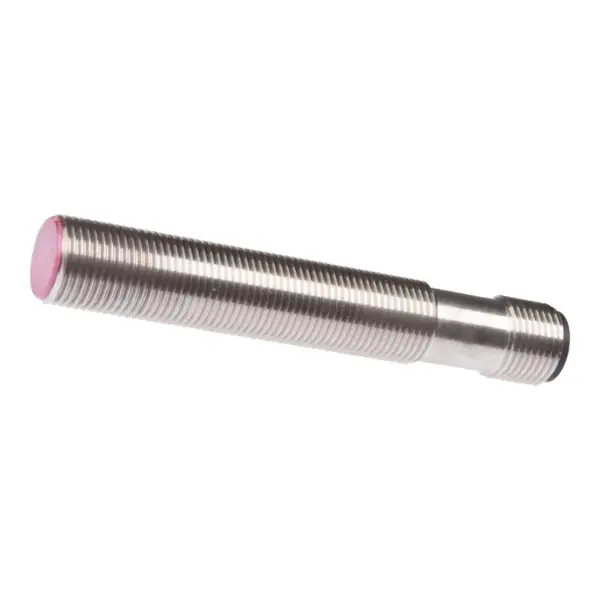

Der Sensor ist für bündigen Einbau vorgesehen und besitzt ein M12x1-Gewinde. Die Gesamtlänge beträgt 76 mm, die Gewindelänge 54 mm. Sein Gehäuse besteht aus Edelstahl 1.4305, die aktive Fläche aus Kunststoff (Vectra®). Eine Mutter ist beigefügt.
Welche Temperatur und Schutzart sind angegeben?
Der zulässige Umgebungstemperaturbereich beträgt 0 bis +150 °C, die Schutzart IP65. Diese Daten gehören zur konkreten Hochtemperaturausführung IB12012W. Bei der Auswahl müssen Temperaturbereich, Schutzart und Einbaubedingung zusammen berücksichtigt werden.
Welche Schaltfunktion und Versorgung hat das Gerät?
Das Gerät besitzt einen PNP-Ausgang als Schließer (NO). Die Betriebsspannung beträgt 10 bis 35 V DC, der Bemessungsschaltstrom 120 mA. Die Schaltfrequenz liegt bei 500 Hz. Als Schutzfunktionen sind Verpolungsschutz und Kurzschlussschutz angegeben.
Wie ist der M12-Anschluss belegt?
Der Steckverbinder M12 ist 4-polig ausgeführt: Pin 1 L+; Pin 2 n.c.; Pin 3 L-; Pin 4 PNP NO. Pin 2 ist mit n.c. als unbeschaltet gekennzeichnet. Die Anschlussbelegung unterscheidet damit zwischen den vorhandenen Steckkontakten und den für Versorgung beziehungsweise Schaltsignal verwendeten Anschlüssen.
