Produktbeschreibung
Wofür wird die icotek KEL 24|7 verwendet?

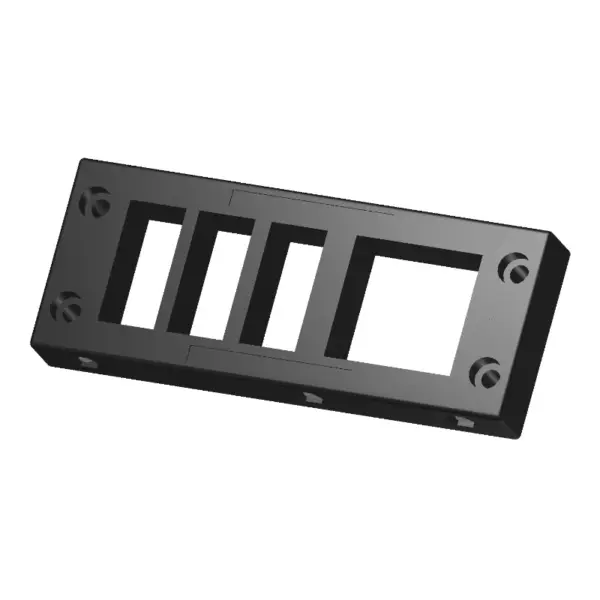

Die KEL 24|7, Art.-Nr. 42247, dient zum Einführen, Abdichten und Zugentlasten von Leitungen mit Stecker. Die Kabeleinführungsleiste ist mittig teilbar und besteht aus Polyamid. Die Bauform ermöglicht die Verwendung der zum Leitungsdurchmesser passenden KT-Kabeltüllen.
Wie lässt sich die Leiste bestücken?
Sie ist bestückbar mit 6 x KT klein / 1 x KT groß. Für die Leiste sind maximal 25 Leitungen und ein maximaler Kabeldurchmesser von 35 mm angegeben. Die Anzahl der Tüllenplätze und die maximale Anzahl eingeführter Leitungen sind getrennte Auswahlkriterien.
Welche Maße und Montagearten sind angegeben?
Die Leiste misst 147 mm × 58 mm × 17 mm, ihre Aufbauhöhe beträgt 17 mm. Die angegebene Ausbruchgröße ist 112 × 36 mm. Zur Befestigung dienen 4 Schraublöcher mit 5.8 mm Durchmesser; alternativ ist die Montage durch Rasten mit KEL-SNAP angegeben. Die Schrauben dieser Ausführung bestehen aus Stahl, galvanisch verzinkt.
Welche Schutzart und Betriebsgrenzen gelten?
Für die Kabeleinführungsleiste gilt IP54. Der statische Temperaturbereich beträgt -40 C° bis 140 C°; als Brandklasse ist UL94-V0, selbstverlöschend angegeben. Eine Flachdichtung für die Wandmontage ist im Lieferumfang enthalten. Diese Angaben gehören zur Ausführung 42247 und sind zusammen mit der passenden Tüllenbestückung bei der Auswahl zu berücksichtigen.
