Produktbeschreibung
Wofür wird die icotek BPM 24 verwendet?

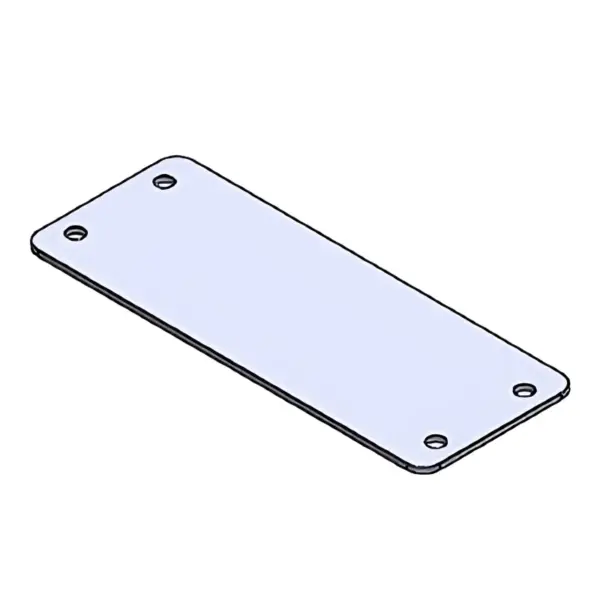

Die BPM 24, Art.-Nr. 42027, verschließt nicht benötigte Standardausbrüche in Schaltschrank- oder Maschinenwänden. Sie ist eine Blindplatte und für einen bestehenden Wandausschnitt vorgesehen. Für die Auswahl ist die Größe dieses Ausschnitts mit der zugehörigen Ausbruchgröße der Platte abzugleichen.
Für welchen Ausbruch ist die Blindplatte vorgesehen?
Die angegebene Ausbruchgröße beträgt 112 × 36 mm. Die Außenmaße der Platte betragen 145 mm × 56 mm × 2 mm. Außenmaß und Ausbruchgröße beschreiben unterschiedliche Maße: Die Platte ist größer als der zu verschließende Ausschnitt. Beide Angaben gehören zur konkreten Ausführung mit der Artikelnummer 42027.
Wie wird die Platte befestigt?
Die Montage erfolgt mit Schrauben. Die Platte besitzt 4 Schraublöcher mit jeweils 5,5 mm Durchmesser. Die Dichtung ist im Lieferumfang enthalten und gehört zum Verschließen des Ausbruchs. Bei der Einbauplanung sind deshalb sowohl die Plattenabmessungen als auch die Lage der Befestigungsbohrungen zu berücksichtigen.
Aus welchem Material besteht die Ausführung?
Die Blindplatte besteht aus galvanisch verzinktem Stahl. Die Materialangabe beschreibt diese konkrete Artikelnummer; sie ist bei der Auswahl zusammen mit der Ausbruchgröße und der 2 mm Plattendicke zu berücksichtigen.
