Produktbeschreibung
Wofür wird die NEBM-M12G8-E-10-N-S1G15 verwendet?

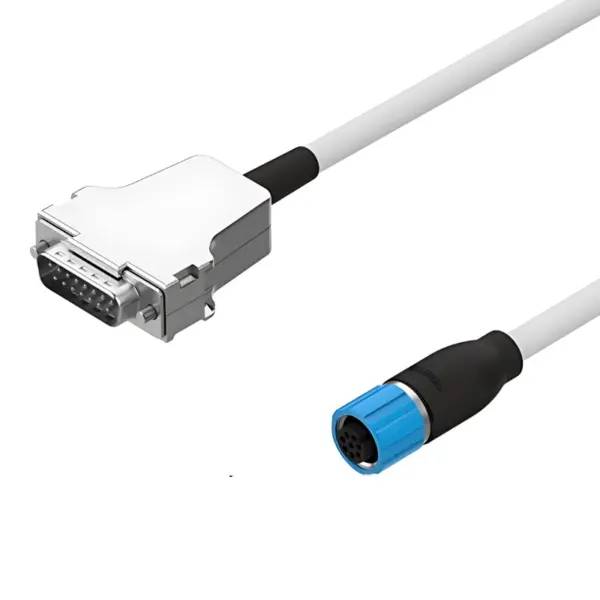

Die Leitung ist eine Encoderleitung: Sie verbindet ein Feldgerät mit M12-Anschluss mit einer Steuerung mit Sub-D-Anschluss.
Welche Anschlüsse hat die Encoderleitung?
- Feldgeräteseite: M12x1, A-codiert nach EN 61076-2-101, Dose, gerade, 8-polig (8 belegt)
- Steuerungsseite: Sub-D-Stecker, gerade, 15-polig (8 belegt)
Leitungsaufbau und Länge
Die Leitung ist 10 m lang, geschirmt und als 4 x 2 x 0,14 mm² aufgebaut. Der Kabeldurchmesser beträgt 6,8 mm, der Mantel besteht aus grauem TPE-U (PUR).
Ist die Leitung für Energieketten geeignet?
Ja, die Leitung ist energiekettentauglich. Bei beweglicher Verlegung beträgt der Biegeradius 68 mm und die zulässige Umgebungstemperatur -5 bis 80 °C; fest verlegt gilt -40 bis 80 °C.
Elektrische Daten und Schutzart
Die Nennbetriebsspannung beträgt 24 V AC/DC (Bereich 0–30 V AC/DC). Die Schutzart ist IP65, der Sub-D-Stecker erreicht montiert IP30.
