Produktbeschreibung

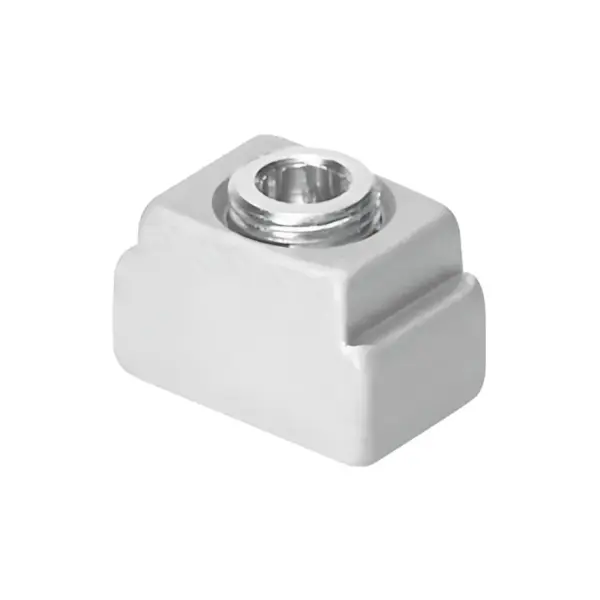

Was ist das SMM-8?
Das Festo SMM-8 ist ein Positionierelement der Baugröße 8 für T-Nut. Die Hersteller-Nr. lautet 547941. Baugröße und Bauform kennzeichnen die vorgesehene Ausführung.
Wie wird das Positionierelement befestigt?
Das Positionierelement wird in der T-Nut geklemmt und längs in die Nut eingeschoben. Diese Befestigungsart beschreibt das Einsetzen und Fixieren des Elements. Sie ist bei der Auswahl für die vorhandene Nut zu berücksichtigen.
Welche Werkstoffe werden verwendet?
Das Gehäuse besteht aus eloxierter Aluminium-Knetlegierung. Für die Schrauben ist hochlegierter rostfreier Stahl angegeben. Festo bestätigt außerdem RoHS konform; Gehäuse und Schrauben besitzen unterschiedliche Werkstoffangaben.
Welche Temperatur- und Korrosionsangaben gelten?
Die Umgebungstemperatur beträgt -40 bis +120 °C. Die Korrosionsbeständigkeitsklasse lautet 3 – starke Korrosionsbeanspruchung. Diese Angaben sind gemeinsam mit der Befestigung in der T-Nut für die Auswahl relevant.
Welche Maße nennt die Herstellerzeichnung?
Das Maß B1 beträgt 6,3 mm, H1 5 mm, H2 4 mm und L1 4 mm. Die Maßbezeichnungen beziehen sich auf die Herstellerzeichnung dieser Variante; die Baugröße 8 ist eine separate Typenangabe.
