Produktbeschreibung
Welches Gewinde besitzt der HMBN-5-1M5?

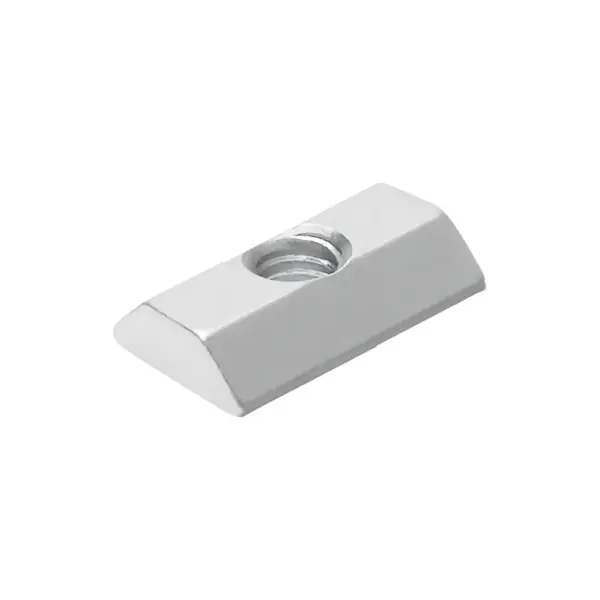

Der Festo HMBN-5-1M5 besitzt das Gewinde M5. Der Nutenstein trägt die Hersteller-Nr. 547264. Gewinde und genaue Typenbezeichnung sind bei der Auswahl dieser Variante gemeinsam zu beachten.
Welche Maße sind für den Nutenstein angegeben?
Das Maß L1 beträgt 14,5 mm, das Maß L2 7,25 mm. Diese Bezeichnungen entsprechen den Maßen der Herstellerzeichnung. Sie dürfen nicht ohne Zuordnung zur Zeichnung als unterschiedliche Gewindegrößen interpretiert werden.
Aus welchem Werkstoff besteht der Nutenstein?
Der Nutenstein besteht aus unlegiertem Vergütungsstahl. Die Korrosionsbeständigkeitsklasse lautet 2 – mäßige Korrosionsbeanspruchung; Festo nennt außerdem RoHS konform. Sein Produktgewicht beträgt 3,3 g.
Welche Einbaulage und Gebindegröße nennt Festo?
Die Einbaulage ist beliebig. Die Hersteller-Gebindegröße beträgt 10 Stück. Die Zahl 10 bezeichnet damit das Herstellergebinde; das Gewinde bleibt M5. Die Hersteller-Gebindegröße beschreibt keine technische Gewindegröße.
