Produktbeschreibung
Wofür wird die NEBM-M16G8-E-5-Q9-LE8-1 verwendet?

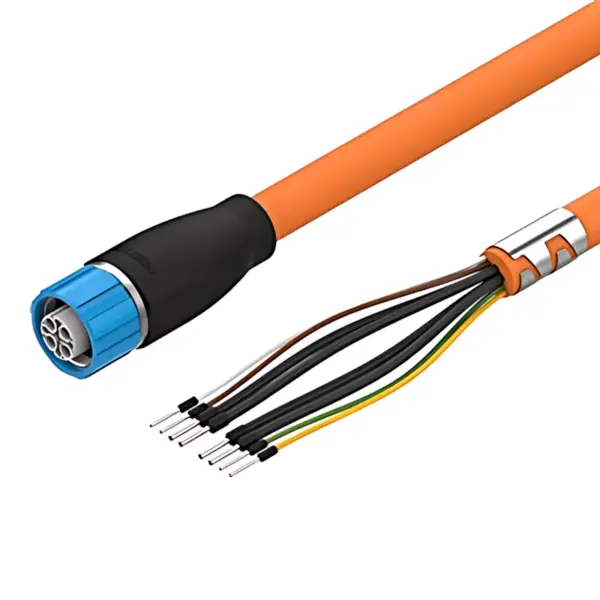

Die Leitung ist eine Motorleitung. Sie wird feldgeräteseitig über eine M16-Dose angeschlossen und steuerungsseitig über ein offenes Kabelende verdrahtet.
Welche Anschlüsse hat die Motorleitung?
- Feldgeräteseite: Dose M16x0,75, rund, gerade, 8-polig (6 belegt)
- Steuerungsseite: offenes Ende, 8 Adern (6 belegt), Aderendhülsen nach DIN 46228
Leitungsaufbau und Belastbarkeit
Der Aufbau ist 4 x 1,5 mm² + 2 x (2 x 0,5 mm²), geschirmt, bei 12,8 mm Kabeldurchmesser. Die Strombelastbarkeit bei 40 °C beträgt 16 A (8 A für die 0,5-mm²-Leiter), der Betriebsspannungsbereich 0 … 600 V AC/DC (0 … 300 V für 0,5 mm²).
Ist die Leitung für bewegte Verlegung geeignet?
Ja, die Leitung ist energiekettentauglich. Der Biegeradius beträgt 128 mm bei beweglicher und 64 mm bei fester Verlegung; die Umgebungstemperatur -40 … 90 °C bewegt bzw. -50 … 90 °C fest.
Material, Schutzart und Normen
Der orangefarbene Mantel besteht aus TPE-U (PUR). Die Schutzart beträgt montiert IP65; die Leitung entspricht EN 61984 und ist RoHS-konform.
