Produktbeschreibung
Was kennzeichnet den ADN-32-80-A-P-A?

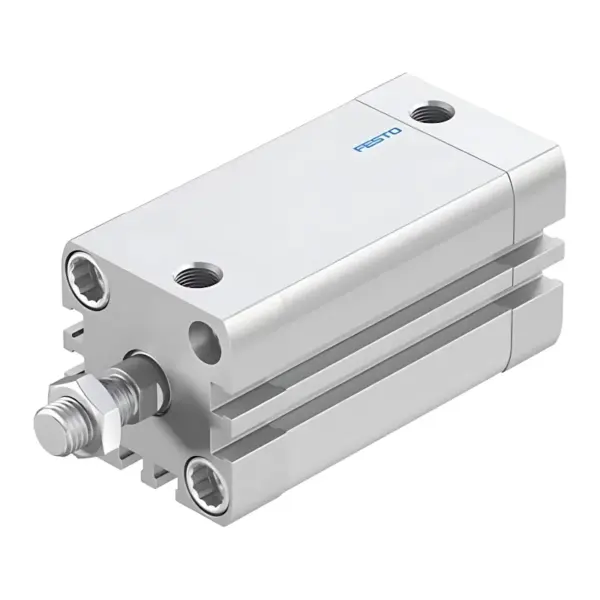

Der ADN-32-80-A-P-A von Festo ist ein doppeltwirkender Kompaktzylinder nach ISO 21287 mit der Hersteller-Nr. 536277. Er besitzt 32 mm Kolbendurchmesser und 80 mm Hub.
Wie sind Kolbenstange und pneumatischer Anschluss ausgeführt?
Der Zylinder besitzt eine einseitige Kolbenstange mit Außengewinde M10x1,25. Sein pneumatischer Anschluss ist G1/8. Die Befestigung ist wahlweise mit Durchgangsbohrung, Innengewinde oder Zubehör vorgesehen; die Einbaulage ist beliebig.
Welche Dämpfung und Positionserkennung sind vorgesehen?
An beiden Enden sind elastische Dämpfungsringe beziehungsweise Dämpfungsplatten vorgesehen. Die Positionserkennung ist für Näherungsschalter ausgeführt. Das Zylinderrohr besteht aus Aluminium-Knetlegierung, gleiteloxiert.
Welche Betriebsbedingungen gelten?
Der Betriebsdruck beträgt 0,6 bis 10 bar; die Umgebungstemperatur beträgt -20 bis +80 °C. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich; bei geöltem Betrieb ist die Ölung im weiteren Betrieb erforderlich.
Welche theoretischen Kräfte liefert der Zylinder bei 6 bar?
Die theoretische Vorlaufkraft beträgt bei 6 bar 483 N; die theoretische Rücklaufkraft beträgt 415 N. Beide Kraftangaben gelten für den Referenzdruck von 6 bar und unterscheiden Vorlauf und Rücklauf.
