Produktbeschreibung
Was ist der SLT-20-200-P-A?

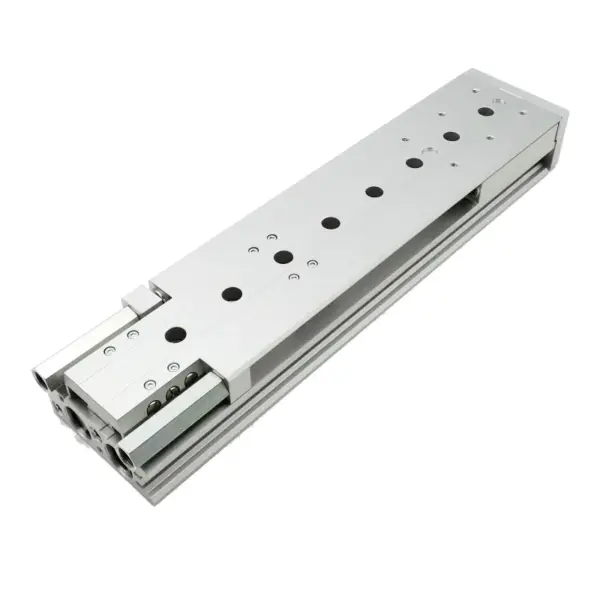

Der SLT-20-200-P-A von Festo ist ein doppeltwirkender Mini-Schlitten mit der Hersteller-Nr. 188418. Sein Kolbendurchmesser beträgt 20 mm; der Hub beträgt 200 mm. Die Betriebsart der Antriebseinheit ist Joch.
Welche Führung und Dämpfung besitzt der Schlitten?
Der Schlitten besitzt eine Kugelumlaufführung. An beiden Enden sind elastische Dämpfungsringe beziehungsweise Dämpfungsplatten vorgesehen. Der justierbare Endlagenbereich beträgt 12 mm.
Wie wird der Mini-Schlitten befestigt und angeschlossen?
Der Mini-Schlitten wird mit Durchgangsbohrung befestigt; die Einbaulage ist beliebig. Der pneumatische Anschluss ist G1/8. Die Positionserkennung ist für Näherungsschalter vorgesehen.
Welche Betriebsbedingungen sind angegeben?
Der Betriebsdruck beträgt 1 bis 10 bar; die Umgebungstemperatur beträgt -20 bis +60 °C. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich; nach Beginn des geölten Betriebs ist die Ölung im weiteren Betrieb erforderlich.
Welche theoretischen Kräfte sind bei 6 bar angegeben?
Bei 6 bar beträgt die theoretische Kraft im Vorlauf 376 N und im Rücklauf 317 N. Diese Angaben sind theoretische Kräfte bei dem genannten Referenzdruck; sie sind getrennt für beide Bewegungsrichtungen ausgewiesen.
