Produktbeschreibung
Was ist der DZF-25-125-A-P-A?

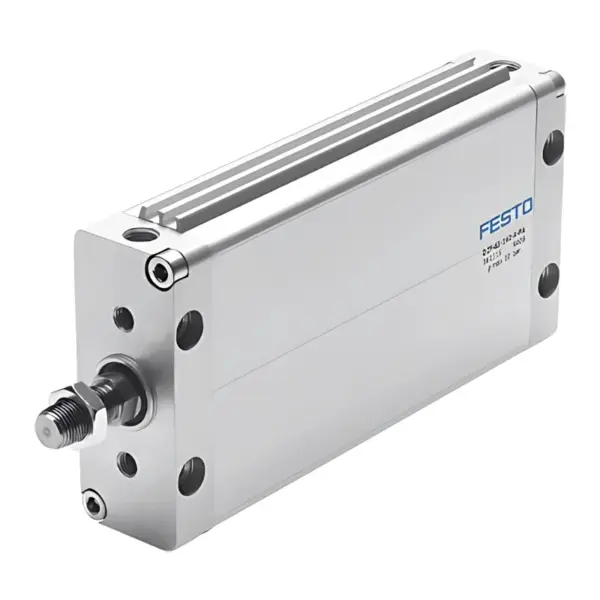

Der DZF-25-125-A-P-A von Festo ist ein doppeltwirkender Flachzylinder mit der Hersteller-Nr. 161256 und 125 mm Hub. Der Kolbendurchmesser von 25 mm ist als äquivalenter Durchmesser angegeben.
Wie ist die Verdrehsicherung ausgeführt?
Die Verdrehsicherung beziehungsweise Führung erfolgt über einen Ovalkolben. Der maximale Verdrehwinkel der Kolbenstange beträgt ±1 °; das maximale Drehmoment der Verdrehsicherung beträgt 0,5 Nm.
Wie wird der Flachzylinder befestigt und angeschlossen?
Der Zylinder wird mit Innengewinde oder Zubehör befestigt; die Einbaulage ist beliebig. Die einseitige Kolbenstange besitzt das Gewinde M10x1,25. Der pneumatische Anschluss ist M5.
Welche Dämpfung und Betriebsbedingungen gelten?
An beiden Enden sind elastische Dämpfungsringe beziehungsweise Dämpfungsplatten vorgesehen; die Positionserkennung ist für Näherungsschalter ausgeführt. Der Betriebsdruck beträgt 1 bis 10 bar, die Umgebungstemperatur -20 bis +80 °C. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4].
Welche theoretischen Kräfte sind bei 6 bar angegeben?
Bei 6 bar beträgt die theoretische Vorlaufkraft 295 N und die theoretische Rücklaufkraft 247 N. Beide Angaben gelten für den genannten Referenzdruck und beziehen sich auf unterschiedliche Bewegungsrichtungen.
