Produktbeschreibung
Wie arbeitet der EG-4-10-PK-2?

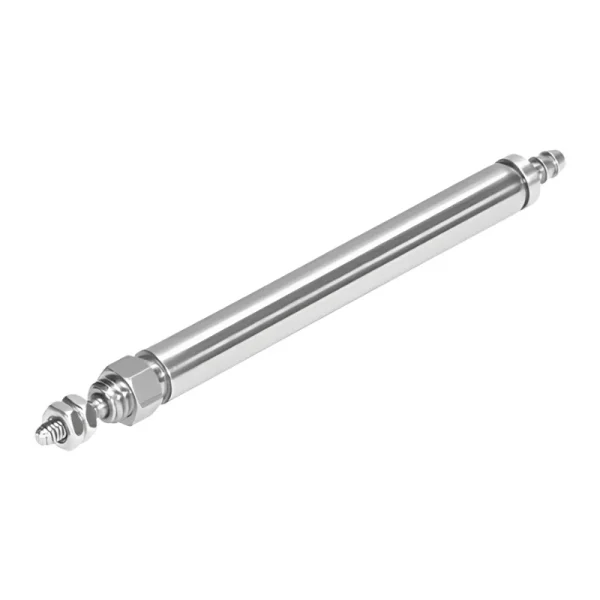

Der EG-4-10-PK-2 von Festo ist ein einfachwirkender, drückender Rundzylinder mit der Hersteller-Nr. 15886. Der Kolbendurchmesser beträgt 4 mm, der Hub 10 mm.
Wie sind Kolbenstange und Anschluss ausgeführt?
Die Kolbenstange ist einseitig ausgeführt und besitzt ein Außengewinde M2. Der pneumatische Anschluss ist PK-2; die Befestigung erfolgt mit Kontermutter. Die Einbaulage ist beliebig.
Besitzt der Rundzylinder Dämpfung oder Positionserkennung?
Der Rundzylinder besitzt keine Dämpfung und keine Positionserkennung. Seine Kolbenstange besteht aus hochlegierter Stahl; das Zylinderrohr besteht aus Messing, vernickelt.
Welche Betriebsbedingungen gelten?
Der Betriebsdruck liegt bei 3,5 bis 7 bar; die Umgebungstemperatur liegt bei +5 bis +60 °C. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:-:-]. Druckbereich und Temperaturbereich sind eigene Betriebsgrenzen des Zylinders.
Welche Kraft und Federrückstellkräfte sind angegeben?
Die theoretische Vorlaufkraft beträgt bei 6 bar 4,9 N. Die theoretische minimale Federrückstellkraft beträgt 1,5 N; die theoretische maximale Federrückstellkraft beträgt 2,6 N. Die Vorlaufkraft gilt für den genannten Referenzdruck.
