Produktbeschreibung
Was ist der M22-DL-B?

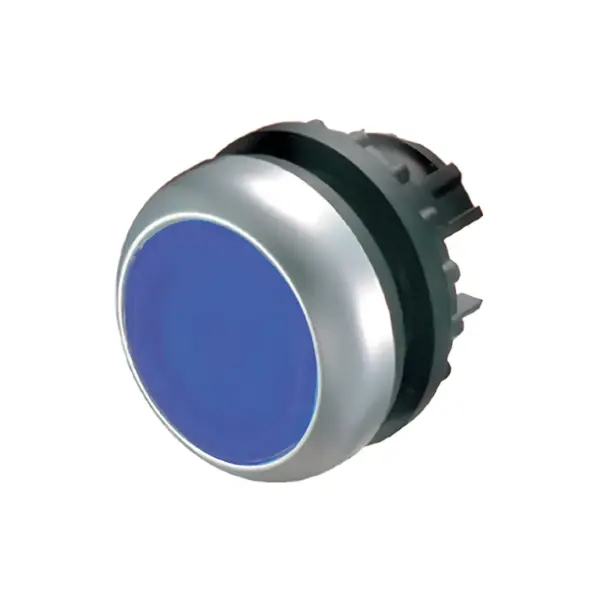

Der Eaton M22-DL-B ist ein Leuchtdrucktasten-Frontvorsatz mit der Hersteller-Nr. 216931. Er gehört zur Serie M22 / RMQ-Titan und ist als Einzelgerät / Frontvorsatz bezeichnet. Sein Betätiger besitzt die Farbe blau.
Wie arbeitet der Betätiger?
Der Betätiger arbeitet tastend und kehrt selbsttätig zurück. Seine Form ist rund, flach/bündig; die Oberfläche ist unbeschriftet. Die angegebene Betätigungskraft beträgt 5 N. Die tastende Funktion ist bei der Auswahl des Bedienelements zu berücksichtigen.
Welche Einbaubedingungen gelten?
Die benötigte Montageöffnung hat 22,5 mm Durchmesser, die Einbaulage ist beliebig. Für die Vorderseite gilt IP67/IP69K. Diese Schutzangabe beschreibt den Frontvorsatz an der Vorderseite; sie ist getrennt von der Schutzart eines vollständigen Gehäuses zu betrachten.
Welche mechanischen Betriebsdaten sind angegeben?
Die mechanische Lebensdauer beträgt 5.000.000 Schaltspiele; die Schalthäufigkeit ist mit 3600 Schaltspiele/h angegeben. Der Betriebstemperaturbereich beträgt -25 bis +70 °C. Das Produktgewicht dieser Ausführung beträgt 0,010 kg.
Ist der Frontvorsatz für Beleuchtung geeignet?
Ja, der blaue Frontvorsatz ist für Beleuchtung geeignet. Der Frontring ist in der Farbe Titan ausgeführt und besteht aus Kunststoff. Eine SmartWire-DT-Anbindung erfolgt mit SWD-RMQ-Anschaltungen.
