Produktbeschreibung
Was ist der Eaton M22-L-B?

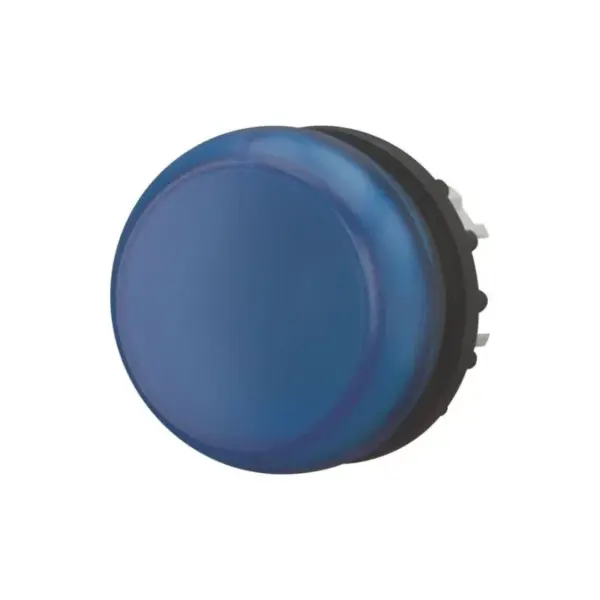

Der M22-L-B, Art.-Nr. 216775, ist ein Leuchtmelder-Frontelement mit blauer Linse aus der RMQ-Titan-Reihe. Die Geräteausführung ist als Einzelgerät ausgewiesen. Die konkrete Artikelnummer bezeichnet damit das Frontelement des Leuchtmelders und dient zur eindeutigen Zuordnung dieser blauen Ausführung.
Für welche Einbauöffnung ist das Frontelement vorgesehen?
Der Einbaudurchmesser beträgt 22,5 mm; der Frontdurchmesser ist mit 29,7 mm angegeben. Die Linse ist rund, die Bauform flach. Einbauöffnung und Frontdurchmesser beschreiben unterschiedliche Maße und sind bei der mechanischen Einbauplanung getrennt zu berücksichtigen.
Wie ist der Frontring ausgeführt?
Der Frontring besteht aus Kunststoff und ist in Chromfarbe ausgeführt. Die blaue Linse gehört zur Variante M22-L-B. Material und Farbe des Frontrings sind zusammen mit der Linsenfarbe und dem Einbaudurchmesser die Merkmale dieser konkreten Frontausführung.
Welche Schutzart und Temperaturgrenzen gelten?
Frontseitig ist die Schutzart IP67/IP69K angegeben. Die zulässige Umgebungsbetriebstemperatur beträgt -25 bis +70 °C. Die Schutzart bezieht sich ausdrücklich auf die Vorderseite; für die Einbauplanung sind dieser Geltungsbereich und der Temperaturbereich gemeinsam zu berücksichtigen.
Technische Daten
