Produktbeschreibung
Was ist der M22-L-G?

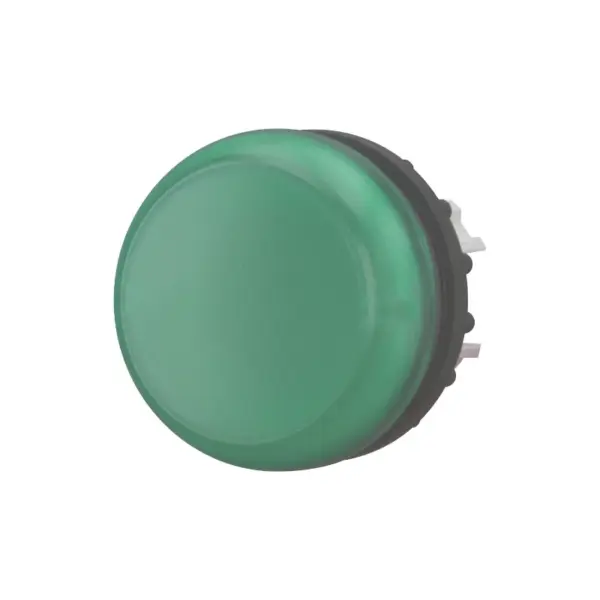

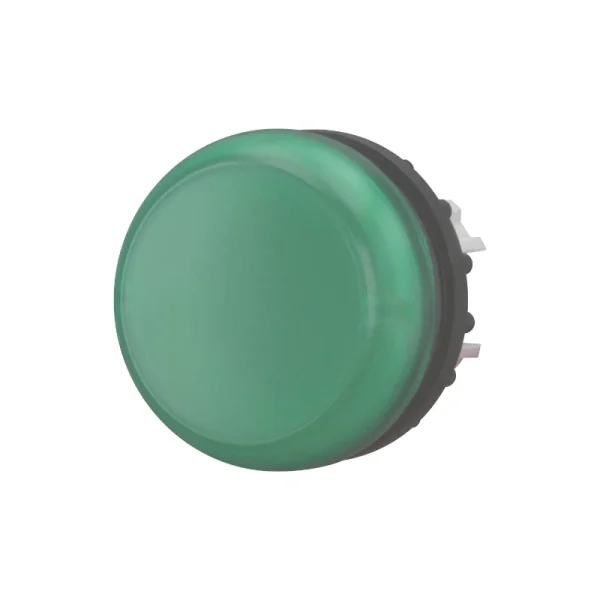

Der Eaton M22-L-G ist ein Leuchtmelder-Frontvorsatz mit der Hersteller-Nr. 216773. Er gehört zur Serie M22 / RMQ-Titan. Die Farbe der Linse ist grün; diese Farbzuordnung kennzeichnet die konkrete Ausführung.
Wie sind Linse und Frontring gestaltet?
Die Linse ist rund, flach/bündig, der Frontring hat die Farbe Chrom. Die flache Linsenform beschreibt die sichtbare Vorderseite des Frontvorsatzes. Linsenfarbe und Frontringfarbe sind zwei unterschiedliche Merkmale des Artikels.
Welcher Öffnungsdurchmesser ist vorgesehen?
Der Öffnungsdurchmesser beträgt 22,5 mm. Die Einbaulage ist beliebig. Der Öffnungsdurchmesser bezeichnet die benötigte Montageöffnung und ist von den allgemeinen Produktabmessungen zu unterscheiden.
Welche Schutzart und Temperaturgrenzen gelten?
Für die Vorderseite gilt die Schutzart IP67/IP69K. Die Umgebungsbetriebstemperatur beträgt -25 bis +70 °C. Die Schutzangabe bezieht sich ausdrücklich auf die Vorderseite des Frontvorsatzes und darf nicht pauschal einem vollständigen Gehäuse zugeordnet werden.
Wie erfolgt die SmartWire-DT-Anbindung?
Die SmartWire-DT-Anbindung erfolgt mit SWD-RMQ-Anschaltungen. Die Angabe ist an diese Anschaltungen gebunden. Eine Anbindung ohne die genannten SWD-RMQ-Anschaltungen ist daraus nicht abzuleiten.
