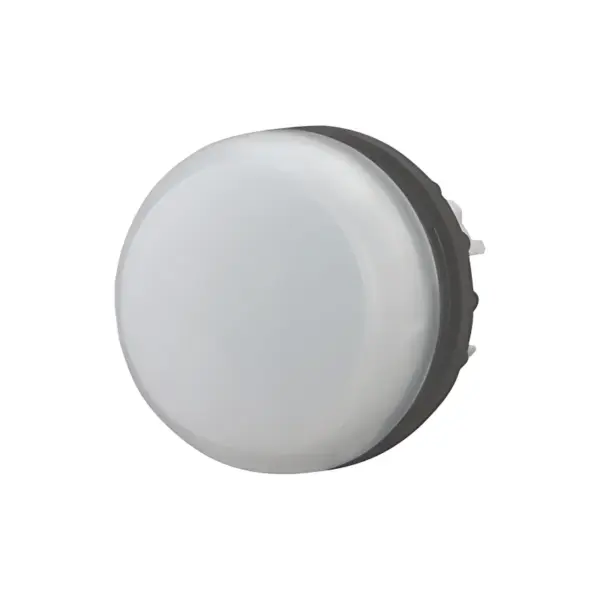

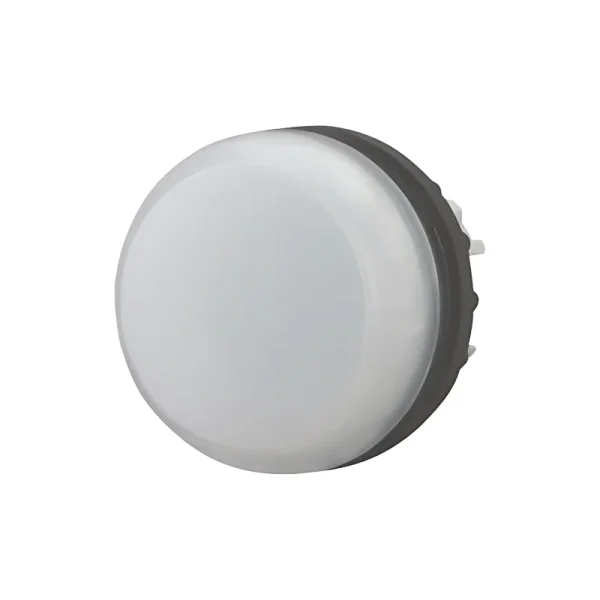

EATON M22-L-W Leuchtmelder, bündig, 216771
EATON

EATON M22-L-W Leuchtmelder, bündig, 216771

4,30 € zzgl. USt. und Versandkosten

Hersteller-Nr.
216771
Typ
M22-L-W
GTIN
4015082167714

Sofort lieferbar33 Stück auf Lager

2–4 Werktage (DE)
Technische
Fachberatung
Originalteile
führender Hersteller

Produktbeschreibung

Wofür wird der Eaton M22-L-W verwendet?

Der M22-L-W ist ein Leuchtmelder der Baureihe RMQ-Titan / M22 mit weißer Linse, der zur optischen Zustandsanzeige in Frontplatten eingebaut wird.

Welche Einbauöffnung wird benötigt?

Der Öffnungsdurchmesser beträgt 22,5 mm; der Frontdurchmesser 29,7 mm. Die Einbaulage ist beliebig.

Ausführung

  • Design: bündig, mit Frontring
  • Linse: flach, rund, weiß
  • Farbe der Lünette: Chrom

Schutzart und Einsatzbedingungen

Frontseitig IP67 / IP69K sowie NEMA 4X, 13. Umgebungsbetriebstemperatur -25 … 70 °C, Bemessungsisolationsspannung 250 V.

Kann der Leuchtmelder an SmartWire-DT angebunden werden?

Ja, mit SWD-RMQ-Anschaltungen.

Technische Daten

Hersteller Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Deutschland
Produktart Leuchtmelder
Baureihe RMQ-Titan / M22
Design bündig
Linsenfarbe weiß
Linsentyp flach, rund
Farbe der Lünette Chrom
Ausstattung Frontring
Abmessungen (L x B x H) 30 x 30 x 30 mm
Frontdurchmesser 29,7 mm
Öffnungsdurchmesser 22,5 mm
Produktgewicht 0,007 kg
Schutzart (Vorderseite) IP67 / IP69K
Schutzart NEMA NEMA 4X, 13
Bemessungsisolationsspannung (Ui) 250 V
Bemessungsstoßspannungsfestigkeit (Uimp) 4000 V AC
Überspannungskategorie III
Verschmutzungsgrad 3
Umgebungsbetriebstemperatur -25 … 70 °C
Einbaulage beliebig
Anbindung an SmartWire-DT ja, mit SWD-RMQ-Anschaltungen
Normen / Zulassungen IEC/EN 60947-5, UL 508, CSA C22.2 No. 14-05, CSA C22.2 No. 94-91, VDE 0660, CE

Technische Angaben gemäß Produktseite von EATON, zuletzt geprüft am 26.09.2026.
