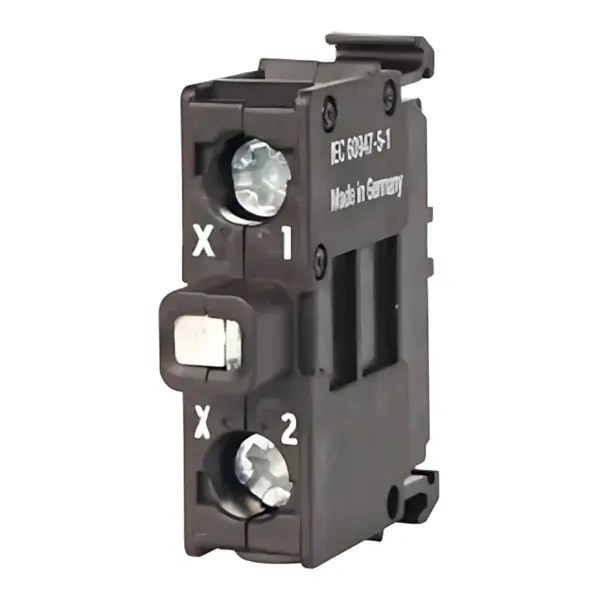

Eaton M22-LEDC230-W LED-Element, 216566

9,90 € zzgl. USt. und Versandkosten

Hersteller-Nr.
216566
Typ
M22-LEDC230-W
GTIN
4015082165666

Sofort lieferbar27 Stück auf Lager

2–4 Werktage (DE)
Technische
Fachberatung
Originalteile
führender Hersteller

Produktbeschreibung

Welche Funktion hat das M22-LEDC230-W?

Das Eaton M22-LEDC230-W ist ein LED-Element mit weißer Lichtfarbe. Die Hersteller-Nr. lautet 216566. Die Ausführung gehört zur Serie M22 / RMQ-Titan und ist für Bodenbefestigung vorgesehen.

Für welche Versorgung ist das LED-Element ausgelegt?

Die Bemessungsbetriebsspannung beträgt 85–264 V AC, 50/60 Hz. Die Stromaufnahme liegt bei 5–15 mA, die maximale Leistungsaufnahme bei 0,33 W. Spannungsart, Spannungsbereich und Netzfrequenz kennzeichnen die konkrete Ausführung.

Wie erfolgt der elektrische Anschluss?

Der Anschluss erfolgt über Schraubklemmen. Für eindrähtige Leiter gilt 0,75–2,5 mm², für mehrdrähtige Leiter 0,5–2,5 mm². Das maximale Anziehdrehmoment der Schraubklemmen beträgt 0,8 Nm; die Querschnitte sind der jeweiligen Leiterart zuzuordnen.

Welche Schutzart und Betriebsgrenzen gelten?

Das LED-Element besitzt IP20. Der Betriebstemperaturbereich beträgt -25 bis +70 °C, die Einbaulage ist beliebig. Die IP20-Angabe bezieht sich auf das Leuchtelement und ersetzt keine gesonderte Schutzangabe für ein vollständiges Gehäuse.

Welche elektrische Lebensdauer ist angegeben?

Die elektrische Lebensdauer beträgt 100.000 h bei 25 °C nach EN60064. Die Temperaturbedingung gehört zu dieser Lebensdauerangabe. Eaton bestätigt für diese Ausführung keine SmartWire-DT-Anbindung.

Technische Daten

Hersteller Eaton Industries GmbH, Hein-Moeller-Str. 7-11, 53115 Bonn, Deutschland
Produktart LED-Element
Produktgewicht 0,011 kg
Produktserie M22 / RMQ-Titan
Umgebungsbetriebstemperatur -25 bis +70 °C
Produktlänge/Tiefe 38 mm
Produktbreite 37 mm
Produkthöhe 10 mm
Lichtfarbe weiß
Montageart Bodenbefestigung
Anschlussart Schraubklemmen
Bemessungsbetriebsspannung 85–264 V AC, 50/60 Hz
Bemessungsbetriebsstrom Ie 5–15 mA
Leistungsaufnahme max. 0,33 W
Schutzart IP20
Elektrische Lebensdauer 100.000 h bei 25 °C nach EN60064
Anschlussquerschnitt eindrähtig 0,75–2,5 mm²
Anschlussquerschnitt mehrdrähtig 0,5–2,5 mm²
Anziehdrehmoment Schraubklemmen max. 0,8 Nm
SmartWire-DT-Anbindung nein
Einbaulage beliebig

Technische Angaben gemäß Produktseite und Datenblatt von Eaton, zuletzt geprüft am 06.10.2026.
