Produktbeschreibung
Welche Funktion hat das M22-LED-R?

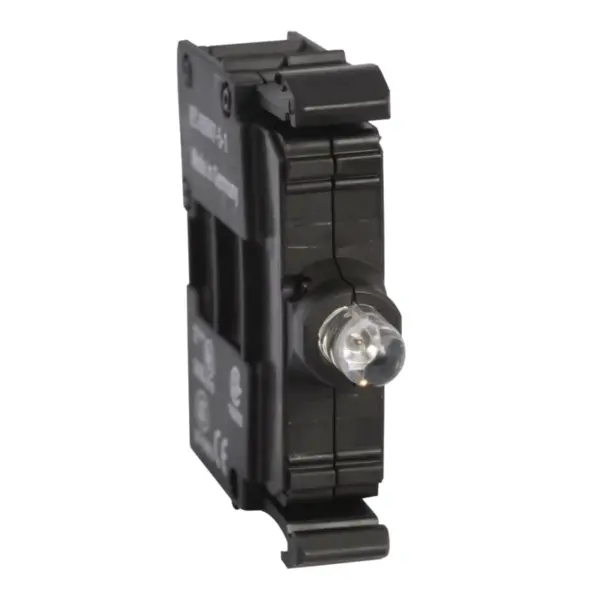

Das Eaton M22-LED-R ist ein LED-Element mit der Lichtfarbe rot. Es gehört zur Serie M22 / RMQ-Titan und trägt die Hersteller-Nr. 216558. Die Ausführung ist für Frontbefestigung vorgesehen.
Für welche Spannung ist das LED-Element ausgelegt?
Die Bemessungsbetriebsspannung beträgt 12–30 V AC/DC. Das LED-Element unterstützt damit Wechsel- und Gleichspannung innerhalb des angegebenen Bereichs. Eaton nennt eine maximale Leistungsaufnahme von 0,26 W; diese Angabe betrifft das Leuchtelement.
Wie werden die Leiter angeschlossen?
Der Anschluss erfolgt über Schraubklemmen. Für eindrähtige Leiter ist ein Querschnitt von 0,75–2,5 mm² angegeben, für mehrdrähtige Leiter 0,5–2,5 mm². Die Querschnittsbereiche sind der jeweiligen Leiterart zuzuordnen.
Welche Schutzart und Einbaubedingungen gelten?
Das LED-Element besitzt die Schutzart IP20. Die Einbaulage ist beliebig, die Umgebungsbetriebstemperatur beträgt -25 bis +70 °C. Die IP20-Angabe bezieht sich auf das LED-Element selbst.
Welche elektrische Lebensdauer nennt Eaton?
Die elektrische Lebensdauer ist mit 100.000 h bei 25 °C nach EN60064 angegeben. Die Angabe enthält ausdrücklich eine Temperaturbedingung. Sie ist bei der Bewertung der Lebensdauer gemeinsam mit dieser Bedingung zu lesen.
