Produktbeschreibung
Was ist das Eaton M22-LED-W?

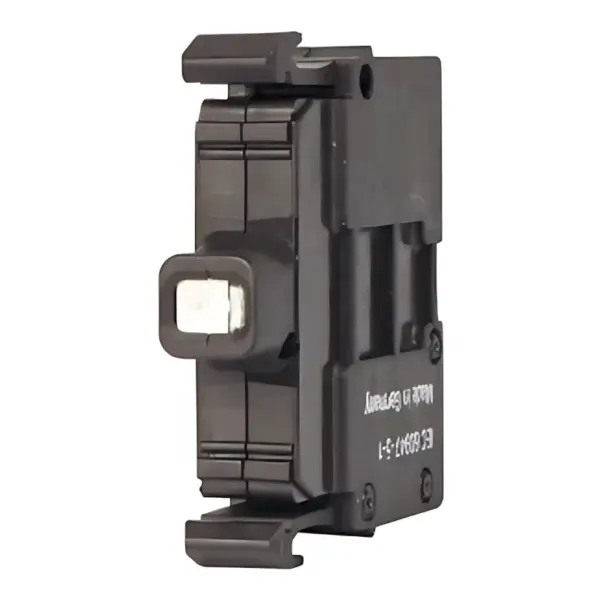

Das M22-LED-W, Art.-Nr. 216557, ist ein LED-Leuchtelement mit weißer Lichtfarbe aus der RMQ-Titan-Reihe. Die konkrete Ausführung ist für Frontbefestigung vorgesehen. Die Typbezeichnung und die Artikelnummer ordnen das Element eindeutig dieser Befestigungs- und Spannungsausführung zu.
Welche Betriebsspannung benötigt das LED-Element?
Die Bemessungsbetriebsspannung beträgt 12–30 V AC/DC. Die maximale Leistungsaufnahme ist mit 0,26 W angegeben. Bei der elektrischen Zuordnung sind sowohl der Spannungsbereich als auch die angegebene Spannungsart maßgeblich; die Spannung ist zusammen mit der vorgesehenen Befestigungsart auszuwählen.
Wie wird das Element befestigt und angeschlossen?
Das LED-Element ist für Frontbefestigung ausgeführt und wird über Schraubklemmen angeschlossen. Die Anschlussquerschnitte betragen 0,75–2,5 mm² für eindrähtige und 0,5–2,5 mm² für mehrdrähtige Leiter. Diese Querschnittsbereiche beziehen sich auf unterschiedliche Leiterarten.
Welche Schutzart und Betriebsgrenzen gelten?
Die Schutzart des LED-Elements beträgt IP20, die zulässige Umgebungsbetriebstemperatur -25 bis +70 °C. Die elektrische Lebensdauer ist mit 100.000 h bei 25 °C nach EN 60064 angegeben. Die Temperaturbedingung der Lebensdauerangabe ist von den zulässigen Temperaturgrenzen für den Betrieb zu unterscheiden.
Technische Daten
