Produktbeschreibung
Wofür ist das M22-I6 vorgesehen?

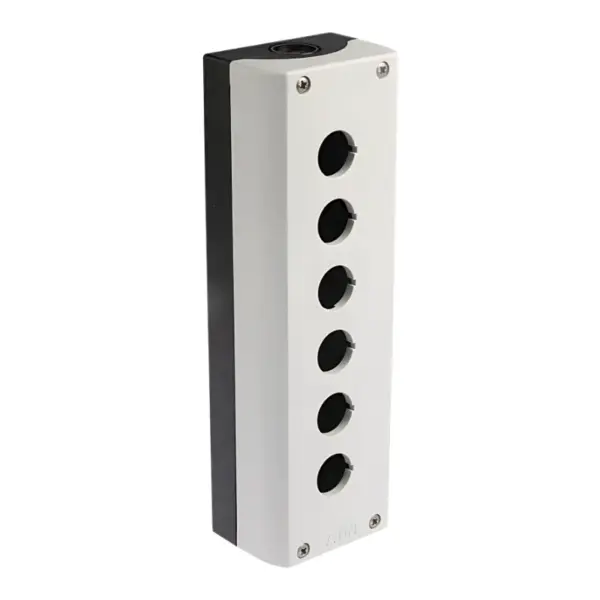

Das M22-I6 von Eaton ist ein Aufbaugehäuse für Befehls- und Meldegeräte mit der Hersteller-Nr. 216540. Es besitzt 6 Einbaustellen für einen Einbaudurchmesser von 22,5 mm.
Welche Abmessungen und Materialien hat das Gehäuse?
Die Produktbreite beträgt 252 mm, die Produkthöhe 56 mm und die Produktlänge beziehungsweise Tiefe 80 mm. Das Gehäuse besteht aus Kunststoff und ist grau in RAL 7035. Die Schrauben bestehen aus Edelstahl.
Welche Leitungseinführungen sind vorhanden?
Die Leitungseinführungen sind vorgepresst. Seitlich sind 2 x M20/M25, je Seite 1 x vorgesehen; oben sind 2 x M20 und rückseitig 2 x M20 angegeben. Die Herstellerangabe unterscheidet damit zwischen seitlichen, oberen und rückseitigen Einführungen.
Welche Schutzart und Umgebungstemperatur gelten?
Für das Aufbaugehäuse sind die Schutzart IP66 und ein Umgebungstemperaturbereich von -25 bis +70 °C angegeben. Die Schutzart und der Temperaturbereich beziehen sich auf diese Gehäuseausführung.
Besitzt das Gehäuse eine SmartWire-DT-Anbindung?
Für diese Ausführung ist keine Anbindung an SmartWire-DT angegeben. Bei der Auswahl sind außerdem die 6 Einbaustellen und der Einbaudurchmesser von 22,5 mm maßgeblich.
