Produktbeschreibung
Welche Kontakte besitzt das M22-KC10?

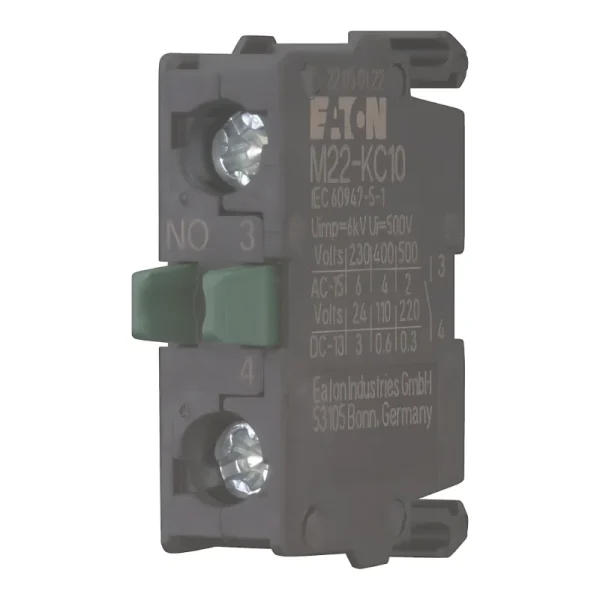

Das Eaton M22-KC10 besitzt 1 Schließer, 0 Öffner, 0 Wechsler. Das Kontaktelement trägt die Hersteller-Nr. 216380 und gehört zur Serie M22 / RMQ-Titan. Der Schließer kennzeichnet die Schaltfunktion dieser konkreten Variante.
Wie wird das Kontaktelement montiert und angeschlossen?
Das Kontaktelement ist für Bodenbefestigung vorgesehen; der Anschluss erfolgt über Schraubklemmen. Für eindrähtige Leiter gilt 0,75–2,5 mm², für feindrähtige Leiter mit Aderendhülse 0,5–1,5 mm². Das angegebene Anziehdrehmoment beträgt 0,8 Nm.
Welche Schaltleistungen sind angegeben?
Für AC-15 nennt Eaton 6 A bei 220/230/240 V; 4 A bei 380/400/415 V; 2 A bei 500 V. Für DC-13 gelten unter anderem 3 A bei 24 V und 0,3 A bei 220/230 V. Die Bemessungsströme hängen von Spannung und Gebrauchskategorie ab; eine pauschale Stromangabe ohne diese Bedingungen beschreibt die Auswahl nicht vollständig.
Welche Betriebsgrenzen gelten?
Die Schutzart beträgt IP20, der Betriebstemperaturbereich -25 bis +70 °C. Die mechanische Lebensdauer beträgt 5.000.000 Schaltspiele; die Schalthäufigkeit liegt bei 3600 Schaltspiele/h. Mechanische Lebensdauer und elektrische Schaltleistung sind unterschiedliche Angaben.
