Produktbeschreibung
Was ist der Eaton M22-DL-A?

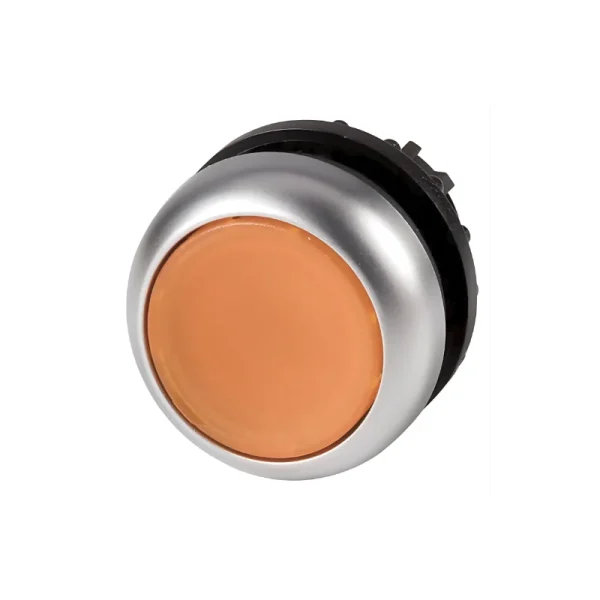

Der M22-DL-A, Art.-Nr. 167429, ist ein Leuchtdrucktastenbetätiger der RMQ-Titan-Reihe mit einer Tastenplatte in Orange. Die Bauform ist flach und rund, die Tastenplatte unbeschriftet. Die Geräteausführung ist als Einzelgerät beziehungsweise Frontelement für Drucktaster ausgewiesen.
Wie verhält sich die Taste bei der Betätigung?
Die Taste arbeitet tastend mit selbsttätigem Rückzug. Tastend bedeutet, dass der Betätiger nach dem Loslassen in seine Ausgangsstellung zurückkehrt. Die konkrete Ausführung ist damit anhand ihrer Betätigerfunktion auszuwählen; die Artikelnummer bezeichnet den mechanischen Frontbetätiger.
Welche Einbauöffnung und welchen Frontring hat die Ausführung?
Der Einbaudurchmesser beträgt 22,5 mm. Der Frontring besteht aus Kunststoff und ist titanfarben ausgeführt. Die Materialangabe bezieht sich auf den Frontring; Titan beschreibt hier dessen Farbton. Bei der mechanischen Zuordnung sind die Einbauöffnung, die flache Bauform und die Tastenfarbe gemeinsam zu berücksichtigen.
Ist der Betätiger beleuchtbar und welche Betriebsgrenzen gelten?
Dieser Betätiger ist für Beleuchtung geeignet. Frontseitig ist die Schutzart IP67/IP69K angegeben, die Umgebungsbetriebstemperatur beträgt -25 bis +70 °C. Die Schutzart gilt für die Vorderseite des Frontelements. Die Auswahl der gesamten Gerätekonfiguration erfolgt unter Berücksichtigung der Betätigerfunktion und dieser Betriebsgrenzen.
