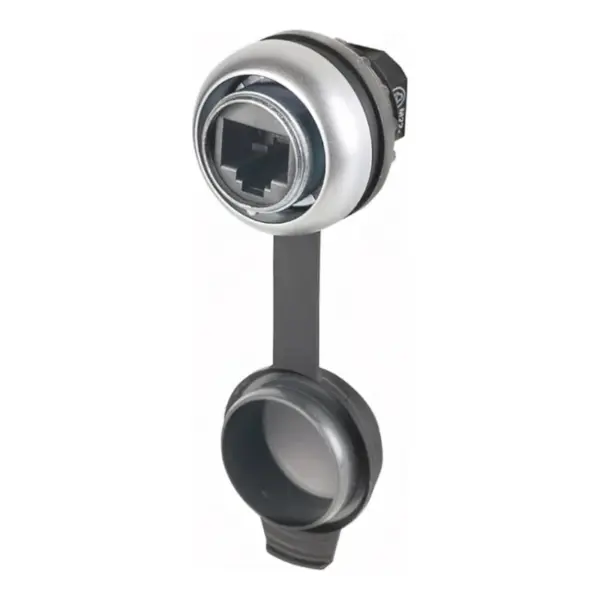

Eaton M22-RJ45-SA RJ45-Einbaubuchse, 107413

21,90 € zzgl. USt. und Versandkosten

Hersteller-Nr.
107413
Typ
M22-RJ45-SA
GTIN
4015081071517

Sofort lieferbar3 Stück auf Lager

2–4 Werktage (DE)
Technische
Fachberatung
Originalteile
führender Hersteller

Produktbeschreibung

Welche Schnittstelle bietet die M22-RJ45-SA?

Die Eaton M22-RJ45-SA ist eine RJ45-Einbaubuchse für RJ45, 8/8, Cat. 5e mit der Hersteller-Nr. 107413. Die Ausführung besitzt 8 Pole und die Kontaktzuordnung 1:1. Sie gehört zur Serie M22 / RMQ-Titan.

Wie wird die Einbaubuchse montiert?

Die Buchse ist für Frontmontage vorgesehen und benötigt eine Öffnung mit 22,5 mm Durchmesser. Die Einbautiefe beträgt 70 mm. Der Frontring ist in der Farbe Titan ausgeführt. Öffnungsdurchmesser und Einbautiefe beschreiben unterschiedliche Einbaumaße.

Welche Schutzart gilt im Betrieb?

Bei geschlossener Abdeckung gilt IP65, mit gestecktem Stecker IP20. Die Schutzart hängt damit vom Zustand der Schnittstelle ab. Für die Auswahl ist die Schutzangabe dem jeweiligen Betriebszustand zuzuordnen.

Welche Betriebsgrenzen sind angegeben?

Die Umgebungsbetriebstemperatur beträgt -25 bis +70 °C. Die mechanische Lebensdauer ist mit 750 Steckzyklen angegeben. Eaton nennt eine Bemessungsbetriebsspannung von 24 V AC und eine maximale Nennspannung von 50 V.

Technische Daten

Hersteller Eaton Industries GmbH, Hein-Moeller-Str. 7-11, 53115 Bonn, Deutschland
Produktart RJ45-Einbaubuchse
Produktserie M22 / RMQ-Titan
Produktlänge/Tiefe 30 mm
Produktbreite 30 mm
Produkthöhe 30 mm
Polzahl 8
Frontringfarbe Titan
Öffnungsdurchmesser 22,5 mm
Einbautiefe 70 mm
Schutzart IP65 bei geschlossener Abdeckung; IP20 bei gestecktem Stecker
Mechanische Lebensdauer 750 Steckzyklen
Umgebungsbetriebstemperatur -25 bis +70 °C
Bemessungsbetriebsspannung 24 V AC
Maximale Nennspannung 50 V
Schnittstelle RJ45, 8/8, Cat. 5e
Kontaktzuordnung 1:1
Montageart Frontmontage

Technische Angaben gemäß Produktseite und Datenblatt von Eaton, zuletzt geprüft am 04.10.2026.
