Produktbeschreibung
Was ist die M22-USB-SA?

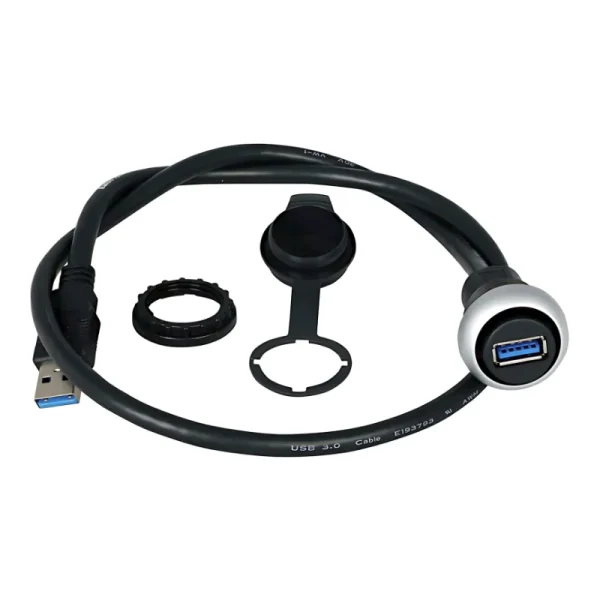

Die Eaton M22-USB-SA ist eine USB-Einbaubuchse mit Anschlussleitung für USB 3.0, Typ A. Die Hersteller-Nr. lautet 107412. Sie gehört zur Serie M22 / RMQ-Titan und ist mit einer konfektionierten Anschlussleitung ausgestattet.
Welche Anschlussleitung besitzt die Ausführung?
Die Leitung ist 0,6 m lang und besitzt einen fest angeschlossenen USB-3.0-Stecker des Typs A. Die Schnittstelle ist neunpolig ausgeführt. Leitungslänge, USB-Version und Steckertyp kennzeichnen diese konkrete Variante.
Welche Einbaumaße gelten?
Die Ausführung ist für Frontmontage in einer Öffnung mit 22,5 mm Durchmesser vorgesehen. Die Einbautiefe beträgt 70 mm, der Frontring ist Titan-farben. Der Öffnungsdurchmesser ist getrennt von der rückseitig benötigten Einbautiefe zu betrachten.
Wie unterscheiden sich die Schutzarten?
Mit geschlossener Abdeckung gilt IP65; bei gestecktem Stecker gilt IP20. Die beiden Angaben beziehen sich auf unterschiedliche Zustände der Schnittstelle. Eine dauerhaft geschlossene Abdeckung darf bei gesteckter Verbindung nicht vorausgesetzt werden.
Welche Betriebsdaten nennt Eaton?
Die Umgebungsbetriebstemperatur beträgt -20 bis +70 °C. Eaton gibt 100 Steckzyklen mechanische Lebensdauer und eine Bemessungsbetriebsspannung von 5 V AC/DC an.
