Produktbeschreibung

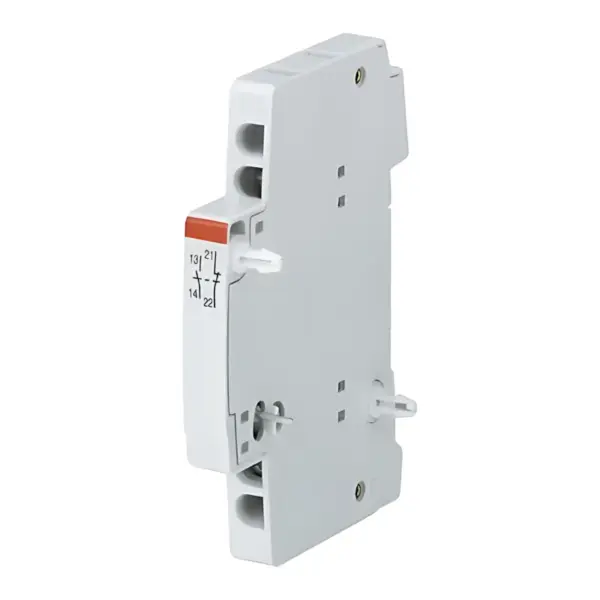

Wofür wird der ABB S2C-H11L verwendet?
Der ABB S2C-H11L meldet die Schaltstellung der Gerätekontakte eines Leitungsschutzschalters. Über seine Kontakte lässt sich so erkennen, ob der zugehörige Leitungsschutzschalter ein- oder ausgeschaltet ist.
Mit welchen Leitungsschutzschaltern ist der S2C-H11L kompatibel?
Laut Hersteller ist der Hilfskontakt für folgende ABB-Baureihen vorgesehen:
- S200
- S200MT / S200MTR
- S200 P
- S200 MUC
- S300P
Wie wird der Hilfskontakt montiert und angeschlossen?
Der S2C-H11L wird links am Leitungsschutzschalter angebaut. Angeschlossen werden Leiter bis 2 x 1,5 mm² bei 8 mm Abisolierlänge; die Klemmen werden mit 0,8 Nm angezogen.
Kontaktbestückung: 1 Schließer und 1 Öffner
Der Hilfskontakt besitzt einen Schließer und einen Öffner. Ein Schließer ist in Ruhestellung offen und schließt bei Betätigung, ein Öffner verhält sich umgekehrt. Damit steht sowohl ein Signal für „eingeschaltet“ als auch für „ausgeschaltet“ zur Verfügung.
Welche Schaltleistungen unterstützt der S2C-H11L?
- AC-14: 1 A bei 400 V, 2 A bei 230 V
- DC-12: 1 A bei 220 V, 1,5 A bei 110 V
- DC-13: 2 A bei 60 V, 4 A bei 24 V
Technische Daten
